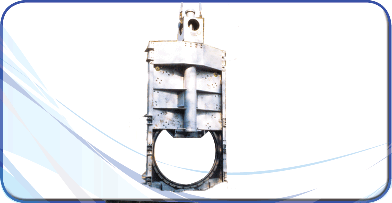

Затворы щитовые для сточнх вод ЗН-10

Щитовые затворы модели ЗН-10, используются для перекрытия сечения канала с возможностью регулировки потока рабочей жидкости.  В основном ставятся на сетях канализации для регулировки движения сточных вод. Изготовлены из нержавеющей стали.

Затвор прижимного действия с ножевым рабочим (запорным) элементом оснащенный винтовым подъемным механизмом, который расположен в герметичной маслонаполненной стойке. Варианты поставки – с ручным, электромеханическим либо гидравлическим приводом.

 Часто перед монтажем щитовых затвором необходимо временно перекрывать трубы, для этого используются конусные пневматические заглушающие устройства.

Основные технические параметры:

Температура среды градус Цельсия

От 4 до 40

Возможность наличия в среде агрессивных газов

Да

Возможность полного затопления камеры

Да

Максимальное давление рабочей жидкости, метры водяного столба.

20

Материал конструкции

Сталь 12х18Н10Т

Материал элемента уплотнения

Эластомер + второпласт

Номинальный крутящий момент на рычаге привода, н.м

200





Сечение проходное, мм

Размеры, мм

Масса, кг.

600

1700 х 800

190

1000

2850 х 1400

380

1500

3800 х 1700

900

2000

5000 х 2500

2200

2500

6000 х 2900

3500

2800

6700 х 3300

4700
