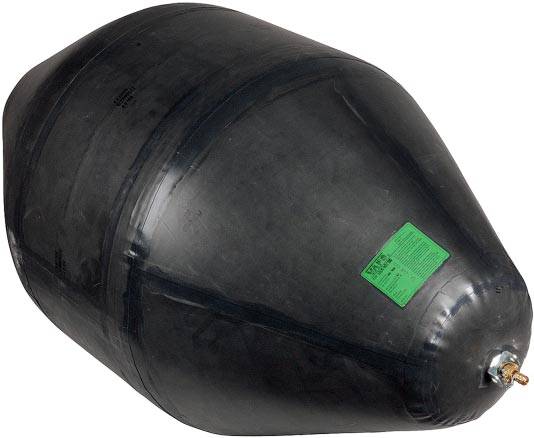

Заглушки конусные для перекрытия труб

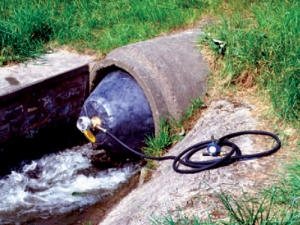

Конусная заглушка (пневматическое заглушающее устройство) предназначено для перекрытия сечения трубопровода с целью предотвращения тока жидкости по трубопроводу.

Производство: Германия, фирмы LAMPE, Чехия, фирма Vapo.

.

Основные характеристики конусной заглушки

  • Хорошая устойчивость к химическим реактивам и старению.

    Наши устройства подвергались холодной вулканизации, поэтому при выборе материала нам не пришлось уделять внимание реологическим свойствам резины, как при горячей вулканизации. Покрытие ткани выполнено из чистого неопрена, без примесей, устройства, таким образом, обладают хорошей химической стойкостью и высокой устойчивостью к старению. Устойчивость к старению настолько высока, что документально был подтвержден25-летний срок службы изделий.

  • ПЗУ для перекрытия коллекторов является ремонтопригодной.

    Следующим преимуществом нашей конструкции с мало растяжимой тканью является ремонтопригодность. Если когда-нибудь наше изделие будет повреждено, например, осколками стекла в трубе, его можно будет без затруднений починить. После соответствующего ремонта изделие можно будет вновь эксплуатировать как новое.

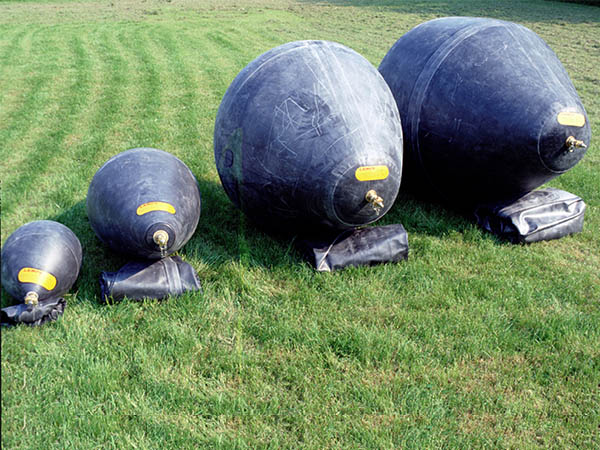

  • Одно устройство запирает трубы различных диаметров

    При помощи очень часто используемого устройства типа 1-1400 запираются все трубы стандартов от DN 500 до DN 1400. Такая универсальность достигается особенностями конструкции. Для перекрытия труб различных диаметров нами была разработана двухконусная система.

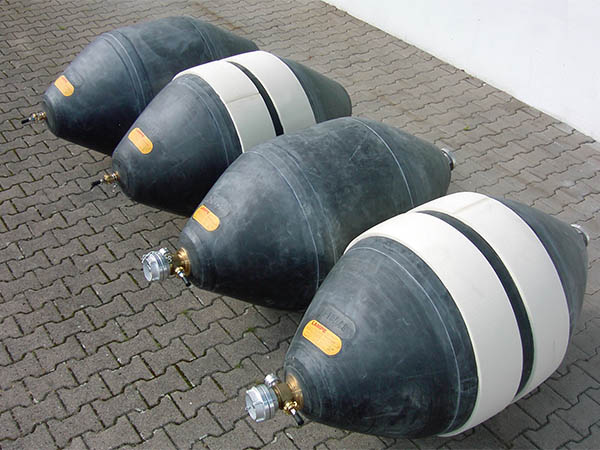

  • ПЗУ с двойным конусом складываются очень плотно и имеют небольшой вес

    Все запорные подушки для перекрытия коллекторов обладают крайне малым весом и потому являются очень легкими в обращении.

  • Конусная заглушка с двойным конусом производства фирмы LAMPE, VAPO пригодны для перекрытия внутренней полости трубопровода любых сечений.

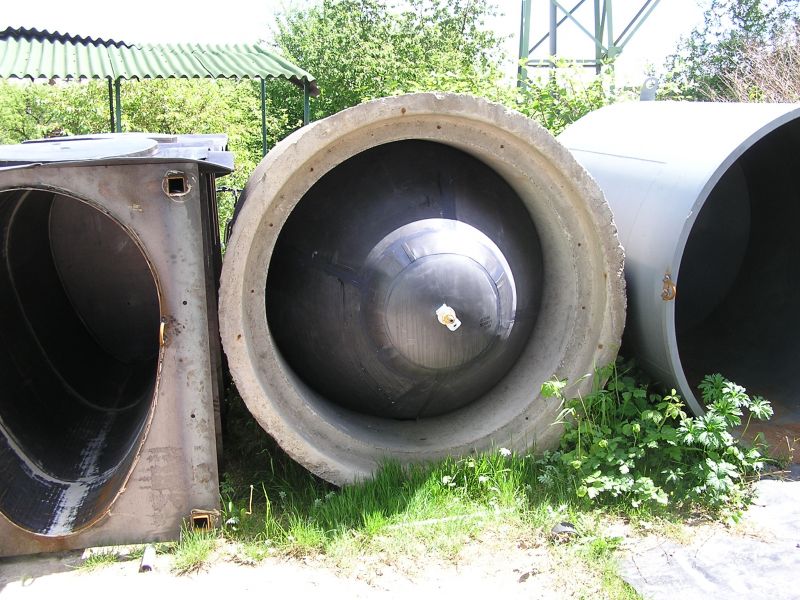

    Существуют не только цилиндрические трубы или коллекторные системы, в особенности в старых городах встречаются множество каналов каменной кладки различных сечений.

    Пневматические заглушающие устройства для перекрытия коллекторов  запирают не только цилиндрические трубы, но и трубы с яйцеобразным, ромбовидным, овальным, U-образным и коробчатым сечением. Аккуратное монтирование каналов четырехугольного сечения не представляет собой проблемы. Запорные подушки для перекрытия коллекторов со специальным уплотнением запирают трубы фактически всех сечений.

  • ПЗУ с двойным конусом фирмы LAMPE, VAPO встраиваются в чистые каналы самостоятельно.

    Наши устройства чрезвычайно просты в эксплуатации. Еще одним значительным преимуществом наших изделий является то, что в обычной чистой трубе они самостоятельно фиксируются и не требуют закрепления. Это становится огромным плюсом при изоляции либо проверке на герметичность согласно стандарту EN 1610, ибо пользователь может сэкономить массу дорогостоящего времени. В нашей экспериментально-исследовательской лаборатории мы проводили испытания изделий воздушным противодавлением 0,75 бар. Изделия выдерживали мощные усилия без закрепления.

  • Все ПЗУ для перекрытия коллекторов являются базовым устройством для простого запирания, а со специальным  уплотнением – для 100%-но герметичного запирания; оба

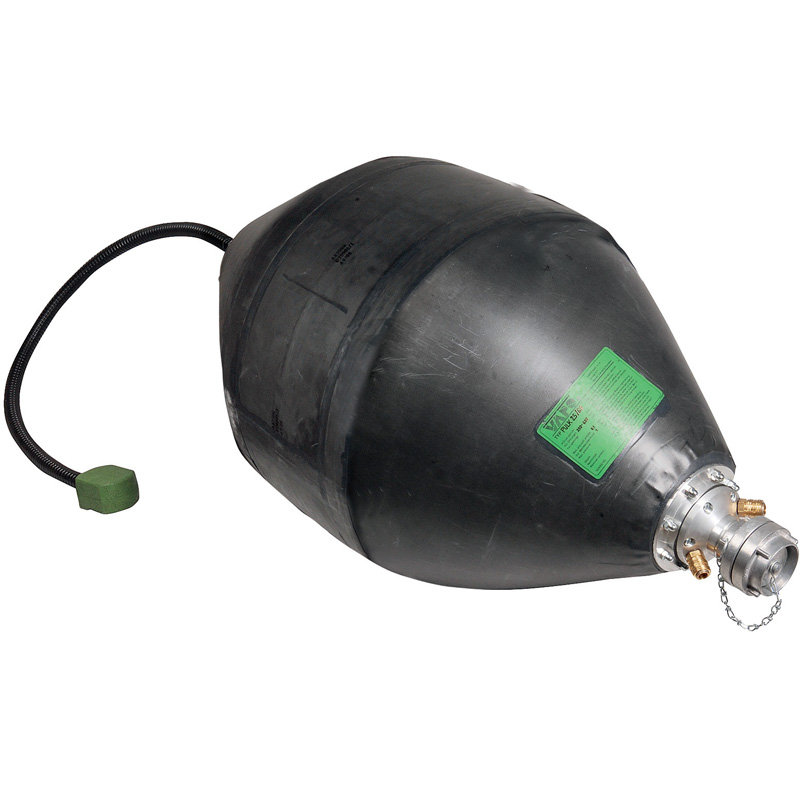

    варианта исполнения – соответственно, с либо без байпаса. Для проведения испытаний на герметичность воздухом или водой согласно стандарту EN 1610 необходимо лишь 2 изделия: 1 запорная подушка со специальным уплотнением для перекрытия доступа воздуха или воды в трубу, а также 1 запорная подушка со специальным уплотнением и байпасом, через который в тестируемый участок трубы можно подавать контрольную среду и отслеживать величину давления.

  • Также имеются в наличии запорные подушки для перекрытия коллекторов производства фирмы LAMPE размером до 1400 мм с рабочим давлением 2 бар. Данные устройства выполнены из усиленного материала и выдерживают давление воды до 1 бар = 10 м вод. ст.





Aртикул





Изделие, тип запорной подушки и вариант исполнения

Применение в трубах

от/ мм

до/ мм

76311

Тип 1-150

Базовое устройство для запирания

80

150

76312

Тип 1-150

со специальным уплотнением

90

150

76326

Тип 1-400

Базовое устройство для запирания

100

400

76327

Тип 1-400

со специальным уплотнением

150

400

76328

Тип 1-400

с байпасом (D)

100

400

76329

Тип 1-400

с байпасом (D) и специальным уплотнением

150

400

76336

Тип 1-600

Базовое устройство для запирания

200

600

76337

Тип 1-600

со специальным уплотнением

250

600

76338

Тип 1-600

с байпасом (B)

200

600

76339

Тип 1-600

с байпасом (B) и специальным уплотнением

250

600

76341

Тип 1-800

Базовое устройство для запирания

300

800

76342

Тип 1-800

со специальным уплотнением

300

800

76343

Тип 1-800

с байпасом (B)

300

800

76344

Тип 1-800

с байпасом (B) и специальным уплотнением

300

800

76346

Тип 1-1000

Базовое устройство для запирания

400

1000

76347

Тип 1-1000

со специальным уплотнением

400

1000

76348

Тип 1-1000

с байпасом (B)

400

1000

76349

Тип 1-1000

с байпасом (B) и специальным уплотнением

400

1000

76356

Тип 1-1400

Базовое устройство для запирания

500

1400

76357

Тип 1-1400

со специальным уплотнением

500

1400

76358

Тип 1-1400

с байпасом (B)

500

1400

76359

Тип 1-1400

с байпасом (B) и специальным уплотнением

500

1400

76365

Тип 1-1500

Базовое устройство для запирания

500

1500

76366

Tип 1-1500

со специальным уплотнением

500

1500

76367

Тип 1-1500

с байпасом (B)

500

1500

76368

Тип 1-1500

с байпасом (B) и специальным уплотнением

500

1500

76361

Тип 1-1600

Базовое устройство для запирания

600

1600

76362

Тип 1-1600

со специальным уплотнением

600

1600

76364

Тип 1-1600

с байпасом (B) и специальным уплотнением

600

1600

76376

Тип 1-2200

Базовое устройство для запирания

1000

2200

76377

Тип 1-2200

со специальным уплотнением

1000

2200

76379

Тип 1-2200

с байпасом (B) и специальным уплотнением

1000

2200

76391

Тип 1-2800

Базовое устройство для запирания

1500

2800

76392

Тип 1-2800

со специальным уплотнением

1500

2800

76394

Тип 1-2800

с байпасом (B) и специальным уплотнением

1500

2800

76

Тип 1-3200

Базовое устройство для запирания

1800

3200

76

Тип 1-3200

со специальным уплотнением

1800

3200

76

Тип 1-3200

с байпасом (B) и специальным уплотнением

1800

3200
