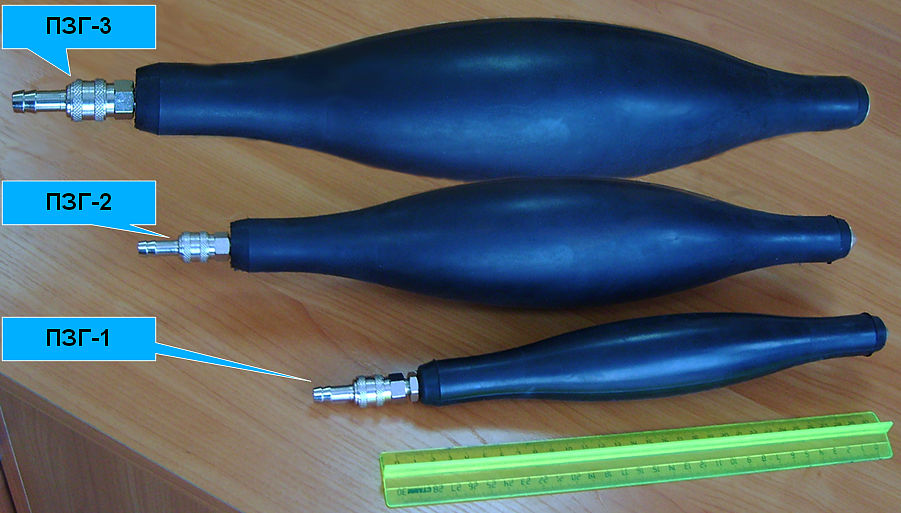

Пневматические заглушки для газовой отрасли и ЖКХ

Пневматические заглушающие устройства для газопроводов (ПЗГ) предназначены для перекрытия и герметизации трубопроводов различного назначения с ограниченной площадью входного сечения.

Материал изготовления пневматических газовых заглуек - резина или резинокордный материал как в масло-бензостойком исполнении так и в обычном (для водопроводно-канализационных хозяйств). Используется не проницаемая резина для газов (газонепроницаемая оболочка).  Материал наконечника и быстроразъемного соединения исключает искрообразование, что позволяет использовать оболочку в трубопроводах с легковоспламеняющимися жидкостями или газами. В случае если необходимо произвести срочные ремонт порыва трубы, можно использовать ремонтные хомуты для труб, или другую ремонтную арматуру.

Благодаря малой форме и высокой гибкости оболочки возможно ее устанавливать через малые боковые отверстия в трубе, это обусловленно тем, что  отличии от традиционных гидрозатворов пневматических для перекрытия труб, пневмозаглушки ПЗГ изготовлены без вжесткого каркаса, оба торца заглушки пневматической  имееют малые диаметры, толщина резинового слоя заглушки газовой ПЗГ так же меньше.  На заглушке ПЗГ с торца оболочки находится металлический наконечник конической или сферической формы, на другм торце находится быстроразъемное соединение для подачи и перекрытия воздуха внутри ПЗГ. Пневматичсекие заглушки газовые могут преминяться для перекрытия и полной герметизации трубопроводов при ремонтных работах, опрессовки при испытаниях и проверке трубопроводов на максимальное давление и наличие дефектов (свищей, порывов и т.п.), используются для перекрытия любых видов трубопроводов транспортирующих воду, бытовую ил промышленную канализацию, нефтепродукты, газ и т.д. В случае если необходимо перекрыть другие диаментры трубопроводов рекомендуем исполльзвоать пневматические заглушающие устройства для трубопроводов (пневмозаглушки для тру, гидрозатворы для трубопроводов).

Один из вариантов исполнения предусматривает (по согласованию с потребителем) установку внутри оболочки пластиковой трубки, которая является гибким элементом и облегчает установку и извлечение оболочки через боковое отверстие.

При необходимости произвести сварку металических труб прекрасно можно использовать центраторы для труб.

Диаметры перекрываемых трубопроводов - от 50 мм до 210 мм, по согласованию с заказчиком возможно изготовление пневматических заглушек газовых диаметром до 500 мм.

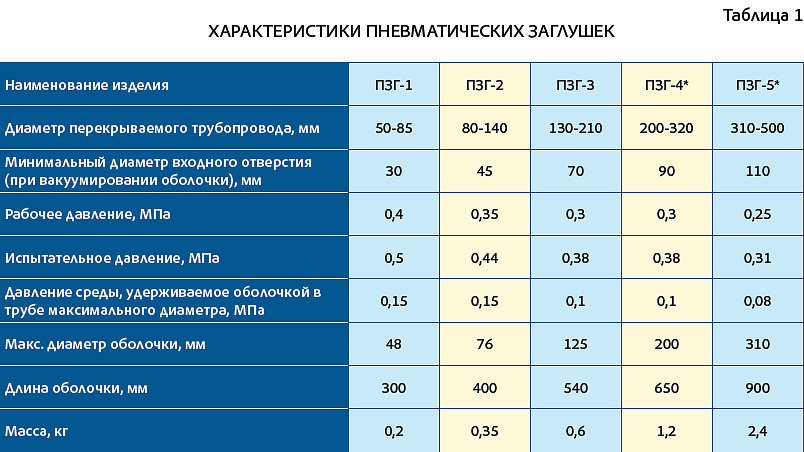

Технические характеристики

ХарактеристикиПЗГ-1ПЗГ-2ПЗГ-3
Рабочие диаметры перекрываемых трубопроводов, мм 50-85 80-140 130-210
Минимальный диаметр отверстия для установки заглушки при создания в ней вакуума, мм 30 45 70
Рабочее давление воздуха в ПЗГ, МПа 0,4 0,35 0,3
Максимальное испытательное давление, МПа 0,5 0,44 0,38
Давление рабочей среды в трубе максимального диаметра при установке заглушки, МПа 0,2 0,15 0,12
Макс. диаметр оболочки в нерабочем положении, мм 48 76 125
Длина оболочки, мм 300 400 540
Масса в нерабочем положении, кг 0,2 0,35 0,6

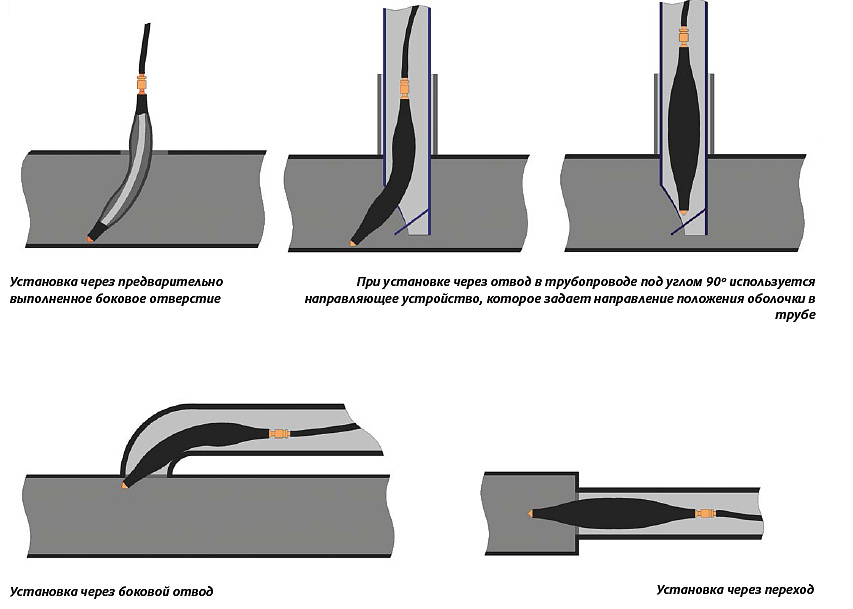

Варианты установки заглушек (ПЗГ) газовых в трубу.

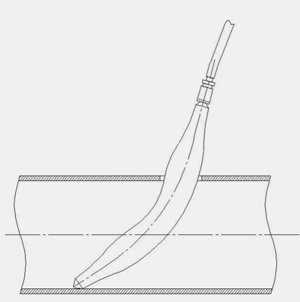

Установка через предварительно выполненное боковое отверстие в трубе.

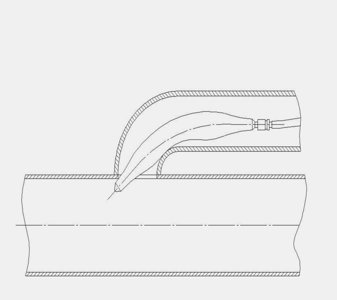

Установка через отверстике бокового отвода.

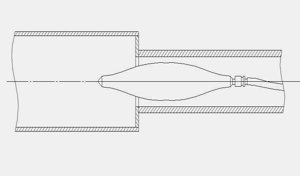

Установка через переход.

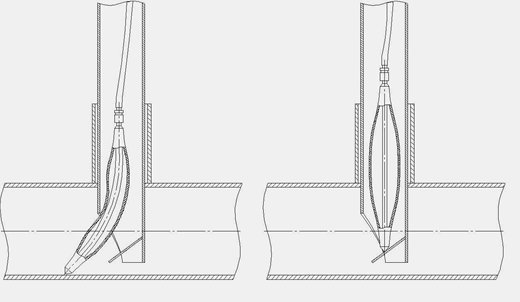

При установке через отвод в трубопроводе под углом 90º используется направляющее устройство, которое задает направление положения оболочки в трубе

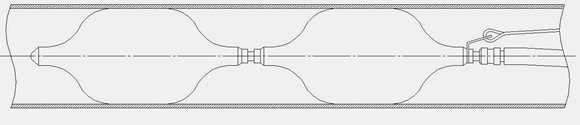

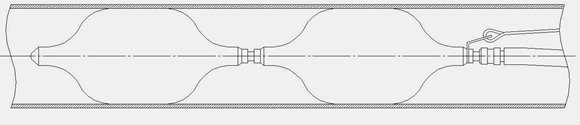

Установка двух оболочек, соединенных переходником в трубопроводе высокого давления.


При установке с открытого конца трубопровода оболочки устанавливаются стандартным способом и подключаются к источнику давления.
