Герметизаторы для перектрытия труб ПЗУ

Герметизаторы для перекрытия труб ПЗУ (Пневматические заглушающие устройства, гидрозатворы для перекрытия труб) применяются при необходимости проведения ремонтных работ на водопроводных и канализационных системах. При невозможности остановить течение жидкости, или газов из-за отсутствия, либо поломки перекрывающей (регулирующей) арматуры часто используют пневматические заглушающие устройств,а (герметизаторы для перекрытия трубопроводов которые обеспечивают чистоту, надежность, быстроту и безопастность ремонта.

Технические характеристики

Обозначение изделияДиаметр трубы, ммДавл. макс. жидк. в трубе, МпаДавл. макс. воздуха в ПЗУ, МпаДиаметр / длина / масса ПЗУ, мм/мм/кг
ПЗУ-0 65-120 0,8 1 60/300/0,8
ПЗУ-1 100-200 0,6 0,8 94/400/1,3
ПЗУ-2 200-360 0,3 0,5 190/475/3,8
ПЗУ-3 360-600 0,2 0,3 350/600/10,0
ПЗУ-4 600-800 0,2 0,3 580/760/21,0
ПЗУ-5 800-1200 0,15 0,3 784/1274/65
ПЗУ-7 1200-1600 0,1 0,25 1100/1750/115

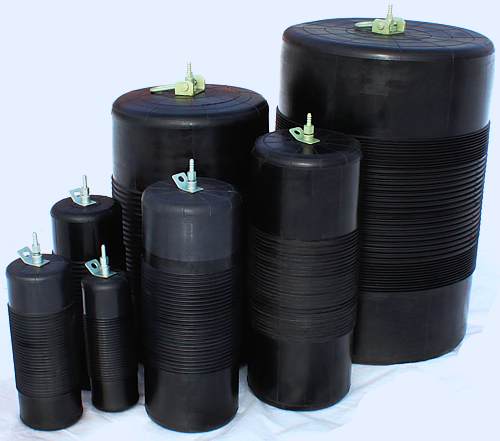

 Герметизатор ПЗУ имеет цилиндрическую форму с размещенными по бокам плоскими днищами. Функциональными составляющими частями являются вентиль со скобой и проушина, которые крепятся на противолежащие стороны пневмоустройства. Изготовленные из нержавеющей стали, они позволяют стравливать накопившийся воздух и способствовать сходу воды. Закрепленный на днище с помощью скобы (либо серьги) вентиль приходит в движение и заполняет резиновую оболочку сжатым воздухом. Проушина герметично фиксирует пневмозаглушку в трубе и препятствует попаданию воды либо воздуха в свободный отсек.

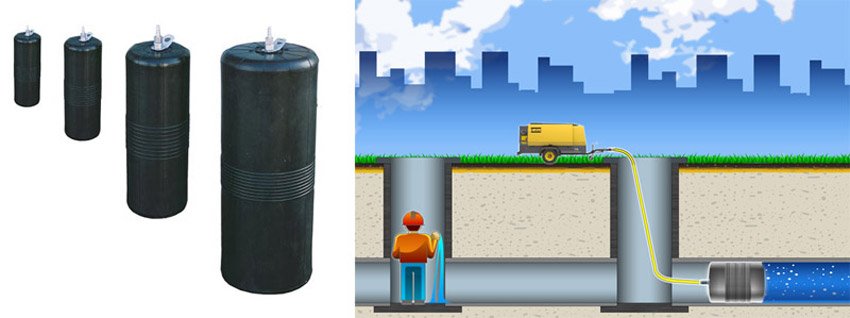

Пневматические надувные заглушки для труб устанавливается посредством скобы, которую через колодец опускают в трубу самотечных канализационных сетей и фиксируют тросом за кронштейн.

Фиксация заглушающего устройства в водопроводных и тепловых сетях производится через специальные операционные отверстия в трубах.  В случае если необходимо произвести срочные ремонт порыва трубы, можно использовать ремонтные хомуты для труб, или другую ремонтную арматуру.

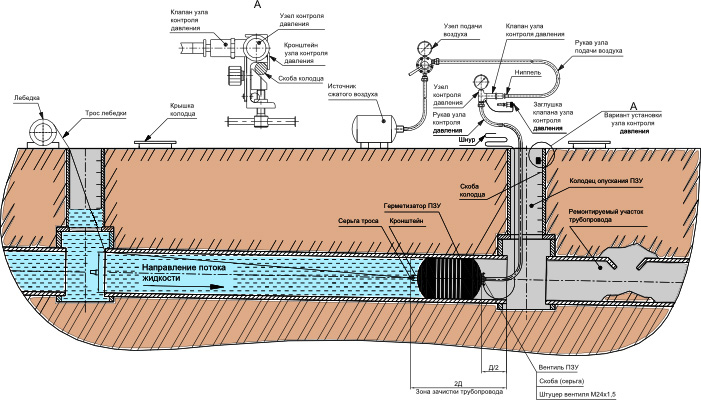

Монтаж герметизаторов для перекрытия труб показан на рисунке два.

Герметизатор ПЗУ устанавливают на открытые торцевые части трубопровода, доступ к которым возможен через колодца обслуживания канализационных сетей. Другим способом установки является внедрение сквозь операционные отверстия, которые находятся на водопроводных и тепловых трубах. Размеры отверстий могут изменяться в зависимости от типа и размера пневмозаглушки (

надувной заглушки для труб) для перекрытия трубопроводов.

Пневмозаглушки могут применяться совместно с пробками пневматическими нагнетательными, или их еще называют пробками проходными —  ППН.

На нефтепроводах и нефтепродуктопроводах широко применяется способ формирования открытых торцевых частей посредством замены дефектного участка кондиционной трубой. Дефектная секция удаляется и за короткое время производится её замена.

Инструкция по эксплуатации герметизатора ПЗУ-2

  • Герметизатор ПЗУ-2  с резинокордной оболочкой служит для оперативного и надежного перекрытия канализационных и водопроводных труб. Герметизатор ПЗУ-2  устанавливается на трубопроводы транспортирующие нефть, нефтепродукты, канализационные трубопроводы через колодцы или специальные операционные отверстия в трубах.
  • Герметизатор марки ПЗУ-2 служит только для оперативного перекрытия трубопроводов диаметром от 200 до 360 мм.

Основные правила эксплуатации гидрозатвора ПЗУ-2

  • Раздувание оболочки герметизатора осуществляется путем подачи в нее сжатого воздуха от компрессора или баллона. Номинальное давление воздуха в оболочке гидрозатвора установленного в перекрываемой трубе  составляет 0,6 МПа.

Номинальные диаметры перекрываемых труб от 200 до 360 мм.

Размеры гидрозатвора в свободном состоянии:

  • диаметр: 186 мм;
  • длина: 500 мм.
  1. Запрещается использование герметизатора ПЗУ-2 для перекрытия труб диаметром более 360 мм.
  2. Не допускается наполнение оболочки герметизатора ПЗУ-2 (водой или воздухом) без его установки в трубу.
  3. Перед установкой герметизатора в трубу необходимо очистить место установки от посторонних предметов, битого стекла и других режущих и колющих предметов.
  4. Герметизатор, установленный в трубу, необходимо надежно закрепить за имеющуюся на нем петлю с помощью каната.
  5. После установки в трубу давление в герметизаторе контролировать с помощью манометра не реже 2-х раз в сутки с равномерным по времени интервалом, при необходимости, производить подкачку до номинального давления.
  6. Внимание! После установки герметизатора в трубу нефтепровода и нефтепродуктовода перед сварочными работами обязательно проверить наличие герметичного контакта герметизатора со стенками трубопровода и отсутствие взрывоопасных газов. При наличии газов или негерметичного соприкосновения со стенками трубопровода сварочные работы производить запрещается!

Описание работы с гидрозатвором ПЗУ-2

Порядок работы с герметизатором ПЗУ-2 следующий:

  1. Закрепить на штуцере герметизатора при помощи хомутов кислородный шланг необходимой длины с внутренним диаметром 9 мм, на другом конце рукава закрепить манометр и вентиль для подачи воздуха в гидрозатвор.
  2. Закрепить один конец стального каната за скобу крепежного устройства герметизатор.
  3. Ввести герметизатор в трубу установив его на расстоянии не менее 0,5 м от торца трубопровода. Для удобства ввода гидрозатвора в трубу можно выпустить из него воздух, сжимая в поперечном направлении при открытом вентиле.
  4. Свободный конец стального каната надежно закрепить.
  5. Подать воздух в герметизатор через вентиль от компрессора или баллона. Давление воздуха в оболочке герметизатор а должно быть 0,6 МПа, при этом обеспечивается удерживаемое герметизатором давление жидкости в 0,2 МПа. Номинальное давление воздуха в оболочках герметизаторов определено из расчета обеспечения коэффициента запаса прочности оболочки не менее двукратного, в трубе максимального диаметра.
  6. Через 10 минут после стабилизации давления, необходимо проконтролировать его величину и, при необходимости,   провести   подкачку.   Через   10   минут,   если  давление   в оболочке не изменится, можно начинать работы.
  7. Давление в герметизатор е контролируется по манометру не реже двух раз в сутки, при необходимости производится подкачка до первоначального значения давления.

Внимание! После установки герметизатора в трубу нефтепровода и нефтепродуктовода перед сварочными работами обязательно проверить наличие герметичного контакта герметизатора со стенками трубопровода и отсутствие взрывоопасных газов. При наличии газов или негерметичного соприкосновения со стенками трубопровода сварочные работы производить запрещается!

  1. После    проведения   ремонтных   работ   медленно    выпустить    воздух    из герметизатор. Когда напор воды в колодце упадет, герметизатор вытащить из трубы при помощи троса, стараясь не повредить его о стенки трубы и колодца.
  2. Герметизатор очистить от грязи, остатков нефтепродуктов и просушить на воздухе и отправить в специальное помещение для хранения.
  3. При работе  с  герметизаторами необходимо  строго  соблюдать  все правила техники безопасности относящихся к проведению работ на канализационных и водопроводных сетях.

Транспортирование и хранение

  • Герметизаторы (оболочки резинокордные, гидрозатворы) могут транспортироваться всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Оболочки резинокордные не должны подвергаться механическим повреждениям.
  • Герметизаторы (оболочки резинокордные, гидрозатворы) должны храниться в закрытых затемнённых помещениях с температурой окружающей среды от минус 50 до плюс 50 ?С и влажностью воздуха не более 80% на расстоянии не менее 2 м от различного вида теплоизлучающих источников. Хранение оболочек резинокордных в несколько ярусов по высоте запрещается. Оболочки резинокордные должны храниться в вертикальном положении.
  • При хранении не допускается загрязнения герметизаторов горюче-смазочными материалами, кислотами, щелочами и другими химическими веществами, оказывающее разрушительное воздействие на резину. Оболочки резинокордные должны быть защищены от попадания прямых солнечных лучей.
  • Не допускается давление на оболочку резинокордную, а также возможность касания острых предметов, что может привести к нарушению герметичности.

Указания по эксплуатации

Монтаж  и эксплуатация оболочек резинокордных в составе герметизаторов производится согласно комплекта эксплуатационных документов на гидрозатвор.

Гарантии изготовителя

Гарантийный срок хранения – 12 месяцев с момента получения продукции Покупателем.

Изготовитель гарантирует соответствие качества герметизаторов, оболочек резинокордных требованиям ТУ и конструкторской документации    при соблюдении потребителем требований к транспортированию, хранению, монтажу и эксплуатации.

Видео о принципе работы герметизатора для перектрытия труб ПЗУ
