Гидравлическая машина для сварки труб встык РТ-500, KWH Германия
Гидравлическая сварочная машина для сварки пластиковых труб PT 500.
Производство KWH Германия.
Аппарат PT 500 с гидравлическим приводом применяется для стыковой сварки пластиковых труб диаметром от 200 до 500 мм. В отличии от сварочных аппаратов с высоким сварочным давлением аппарат PT 500 относится к сварочным аппаратом с традиционным давлением для сварки пластиковых труб со значениями 1.5 - 1.7 кгс /см. кв. Исключительно простое и удобное в работе, отличается высокой надежностью оборудование производства компании «KWH Tech» которая является изобретателем стыковой сварки, на заводах «KWH Tech» все используемые компоненты производства только Германии.
Машина предназначена для сварки пластиковых (полиэтилен, полипропилен, и других термопластов) труб в стык с любой толщиной стенки труб, в основном применяется в строительстве, сфере ЖКХ, газовых хозяйствах и д.р., когда нужно произвести укладку нового или ремонт старого пластикового трубопровода.
Чаще всего данный аппарат используется для сварки полиэтиленовых трубопроводов. Машина для стыковой сварки пластиковых труб единственная из серии машин РТ с которой в качестве принадлежностей поставляется устройство MDD для автоматического извлечение сварочного зеркала и электрокран для торцевателя и сварочного зеркала.
Электрокран и устройство для извления сварочного зеркала отлично работают вместе при одновременном использовании и установке их на центраторе РТ-500. Также РТ-500 - это единственная машина в линейке машин для стыковой сварки пластиковых труб на торцевателе которой установлен асинхронный двигатель, также РТ-500 - это последняя машина в линейке РТ у которой питание 220 - 230 вольт.

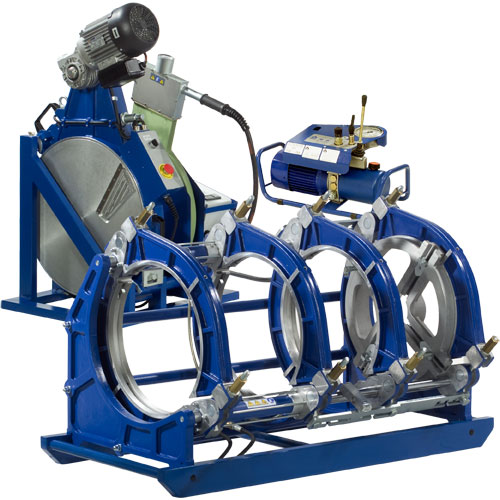

Аппарат для сварки стыковой труб РТ - 500 состоит из:
- рамы с гидравлическими приводами, на которой установлены зажимные кольца (два из них перемещаются) которые держат свариваемые трубы и где происходит сама сварка пластиковых труб.
- торцевателя, используемого для выравнивания торцов труб перед сваркой.
- нагревательного зеркала с тройным тефлоновым покрытием, которое нагревает края труб перед сваркой.
- гидравлический блок (гидростанция) который создает гидравлическое давление масла в цилиндрах благодаря которым происходит перемещение и сжатие труб при сварки.
Особенности машины для сварки труб встык РТ – 500.
- Основной центратор с гидроцилиндрами и с двумя неподвижными и двумя подвижными хомутами используемый для труб диаметром 500 мм
- Узкий полухомут применяемый для крепления фасонных изделий диаметром 500 мм
- Компактная гидростанция с расположенными на ней удобными органами управления, удобная в работе и переноски. Отличная защита от влаги и пыли. "Быстрые" гидроразъемы шлангов закрываются при отключении, что исключает возможность попадания в них загрязнений, также предусмотрено конструктивное исключение возможности их перепутывания гидроразъемов друг с другом
- Блок автоматического протоколирования LDU (используется в варианте средней степени автоматизации)
- Гидростанция (гидравлический агрегат) в одном корпусе с модулем автоматизации CNC (используется только в варианте с высокой степенью автоматизации).
- Устройство для торцовки (выравнивания) краев пластиковых труб перед сваркой (торцеватель) с электрическим приводом и расположенном на нем микро контактом безопасности, на торцевателе установлен асинхронный двигатель с повышенной мощностью.
- На сварочном зеркале расположен электронный регулятор температуры, равномерное распределение температура по всей поверхности сварочного зеркала, на зеркало нанесено долговечное трехслойное тефлоновое покрытие с антипригарными свойствами. На сварочном зеркале расположен дополнительный стрелочный термометр, который показывает температуру даже при отсутствии электричества
- Металлическая подставка для хранения и переноски торцевателя и сварочного зеркала
- Комплект ключей для любой регулировки центратора
- Инструкция по эксплуатации, сварочные таблицы
- Деревянный ящик для хранения и транспортировки комплекта
Варианты автоматизации машин PT 500.
Низкая степень автоматизации сварочного процесса.
Управление аппаратом - ручное, с помощью органов управления на гидростанции. Управление температурой сварочного зеркала - кнопками на панели электронного термостата. Параметры сварки (температура, давление, время) задаются оператором вручную, по сварочным таблицам. Никакие обратные связи не предусмотрены.
Протоколирования нет. В основном данный вариант используют для сварки водопроводов.
Средняя степень автоматизации сварочного процесса.
Блок автоматизации не управляет сварочным процессом непосредственно. На основании введенных параметров свариваемой трубы, измеренного пассивного сопротивления, а также замера температуры воздуха блок автоматизации рассчитывает оптимальное значение каждого параметра процесса сварки пластиковой трубы в стык, указывает его на дисплее на каждом этапе сварки и непрерывно дает оператору подсказки в виде рисунков и надписей на дисплее, а в особо важных случаях - в виде звуковых сигналов.
По окончании сварки блок автоматизации сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти с возможностью распечатки на встроенном или на внешнем принтере или переноса в компьютер для обработки и хранения. Данный тип используют для газопроводов и иных вариантов где необходим высокий контроль сварочного процесса.
Высокая степень автоматизации сварочного процесса.
Машина с таким приводом имеет маркировку РТ-500 CNC. Гидравлическая станция данного аппарата смонтирована в одном корпусе с блоком автоматизации CNC. Данный блок рассчитывает лучшие значения параметров сварки и сам изменяет температуру сварочного зеркала, управляет гидростанцией и протоколирует сварочный процесс. Для полной автоматизации сварочного процесса сварки пластиковой трубы на аппарат необходимо установить устройство для автоматического извлечения сварочного зеркала MDD (дополнительная опция).
При высокой степени автоматизации весь сварочный процесс выполняется автоматически, без участия оператора.
Дополнительные принадлежности.
MDD - устройство для автоматического поднятия сварочного зеркала. Монтируется на центратор аппарата для сварки труб РТ-500, не зависит от степени автоматизации, отлично работает в комплекте с электрокраном при одновременной работе, работает при разведении центратора после разогрева торцов пластиковых труб и мягко поднимает сварочное зеркало в крайнее верхнее положение.
Электрокран для устройства для торцовки труб и сврочного зеркала. Монтируется на раму центратора РТ-500, имеет возможность поворота стрелы на 360 градусов по оси, отлично работает в комплекте с устройством для извлечения зеркала при одновременной работе. используется для установки и перемещения электроторцевателя и сварочного зеркала, контролируется с пульта управления.
WA-500 - центратор для проведения ремонтных работ WA-500 B. Центратор облегченный безрамный с одним подвижным и двумя неподвижными хомутами диаметром 500 мм, с отверстиями для винтов под крепление редукционных вкладышей. Наружный неподвижный хомут можно демонтировать, для большего облегчения центратора для машины для сварки труб WA-500 . У центратора WA-500 нет ограничений в процессе сварки по ограничению по толщине пластиковой трубы, он прекрасно работает при необходимости автоматизации и протоколирования сварочного процесса. В основном центратор WA-500 используется когда необходима сварка пластиковых труб в стык на весу.
Узкий полу хомут для центратора. Полу хомут на котором сделан скос рабочей зоны, используется для крепления литых отводов диаметром 500 мм без прямой шейки. Устанавливается на центратор вместо любого из рабочих широких полухомутов.
Вкладыши редукционные для фиксации труб малого диаметра: 200, 225, 250, 315, 355, 400, 450 мм в центраторе при стыковой сварке пластиковых труб, крепятся при помощи защелок расположенных на внутренней стороне хомутов центратора. Возможно так же крепление при помощи болтов через отверстия в хомутах центратора.
Приспособления для крепления фланцев - Фланцедержатель для диаметров от 200 до 500 мм. Крепится на один из рабочих хомутов центратора и используется когда необходимо приварить пас для фланца к торцу трубы.
Устройство для автоматического извлечения сварочного «зеркала». Устанавливается на центратора аппарата для сварки труб в стык, для любой степени автоматизации. После разведения труб после нагрева из торцов, центратор мягко поднимает сварочное зеркало в крайнее верхнее положение.
Технические характеристики.
| Наименование | PT 500 |
| Диаметры сварки | от 200 до 500 мм |
| Питание | 230 В |
| Установленная мощность | 7770 Вт |
| Шкала манометра | 0-160 бар |
| Рабочая площадь гидравлических поршней | 14,13 см2 |
| Максимальный ход каретки | 240 мм |
| Масса базового комплекта | 324 кг |
| Размеры транспортировочного ящика мм | 1620 x 1500 x 1260 мм |
Гарантийный срок 2 года.
