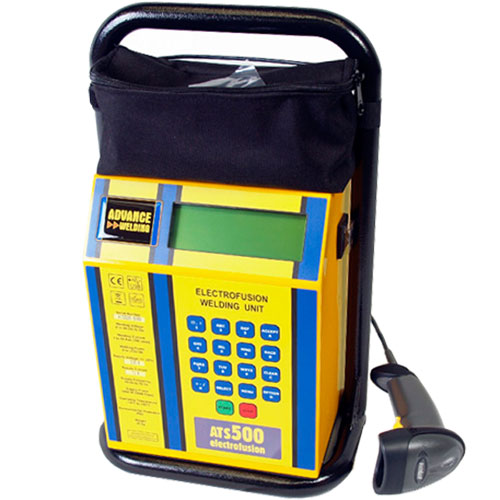

Аппарат для электромуфтовой сварки ATS500.
Аппарат для электромуфтовой сварки ATS500.
Производство: Advance (Англия).
Устройство для электромуфтовой сварки пластиковых труб ATS500 является полноценным, универсальным аппаратом, который позволяет производить полноценную сварку напорных и безнапорных труб из полиэтилена (ПЭ), полипропилена (ПП). Сварка осуществляется при помощи соединительных элементов (муфт, фитингов) с установленными в них нагревательными элементами, при подачу на которые напряжения для сварки в размере от 8 до 48 вольт, происходит их нагревание с последующим оплавлением краев пластикового фитинга и свариваемой трубы. В результате этого происходит соединение фитинга и трубы в единую монолитную конструкцию.
Данный аппарат для электромуфтовой сварки конструктивно схож с аппаратом АСТ3, за исключением общего строения корпуса, у которого нет ограниченной стальной защитной рамы, что позволяет уменьшить размеры и массу электромуфтового аппарата АТS500. Также в комплект поставки входит кабель питания длинной 4 метра. Модель аппарата для электромуфтовой сварки ATS500 является недорогой возможностью для работы со средней защитой от механических повреждений, в отличии от АСТ3 с высокой степенью защиты от механических повреждений.
Аппарат ATS500 имеет следующие возможности по введению информации касательно параметров электромуфт:
1 Сканирования штрих кода непосредственно с электромуфт.
2 Ввод в ручном режиме цифрового обозначения штрих кода.
3. Ввод в ручном режиме значений сварочного напряжения и времени.
Аппарат ATS500 имеет возможность протоколирования процесса сварки, он оснащен встроенной памятью на 2048 протоколов с возможностью выгрузки их при помощи USB-флешки, протоколы хранятся в компьютере в виде базы данных с возможностью поиска и просмотром перед распечаткой.
Аппарат имеет возможность поставлять сварочный ток в пиковых значениях 100 А и 65 А в длительном диапазоне. Данных значений вполне достаточно для работы сварочного аппарата ATS500 с применением фитингов любой формы и производителя в интервале диаметров о 16 мм до 630 мм. В случае необходимости сварки в больших количествах труб большого диаметра можно использовать более мощный аппарат ATS HP, который, на сегодняшний день, является самым мощным аппаратом для электромуфтовой сварки в мире.
Аппараты оснащены жидко-кристалическими дисплеями с 4-мя строками по 20 символов в каждой строке. На мониторе отображаются параметры сети питания, температура окружающего воздуха, внутреннее сопротивление фитинга, сварочное напряжение и величина сварочного тока, количество переданной энергии для сварки стыка, время сварки и отсчет времени сварки, возможно введения времени остывания электромуфты и обратный отсчет времени остывания. Буквенно-цифровая клавиатура имеет удобные, функциональные кнопки и влагозащитное исполнение. Наличие USB порта для возможности обновления программного обеспечения.
Корпус из стеклопластика и порошковая покраска аппаратов для электромуфтовой сварки серии ATS 500 позволяет ему выдерживать небольшие удары, но не является полноценной защитой от падения (данная защита есть у аппарата АСТ 3). Аппарат оснащен контактом для заземления в кабеле питания. Раскраска аппарата для эелектромуфтовой сварки делает его более заметным для других участников процесса сварки. Малая чувствительность к отклонению значений питания сети: напряжение 184 – 276 Вольт, частота в пределах 40 – 60 Гц. Сварочные провода имеют длину 3 метра, что позволяет не опускать аппарат в траншею при сварке, так же возможна комплектация аппарат сварочными кабелями длинной 5 метров. Наиболее низкая температура работы аппарата для электромуфтовой сварки серии ATS 500 является минус 15 градусов Цельсия, включая предел работы ЖКИ-монитора, наиболее высока температура работы аппарата плюс 50 градусов Цельсия. Влагозащита по IP 65.
Корпус из стеклопластика и порошковая покраска аппаратов для электромуфтовой сварки серии ATS 250 позволяет ему выдерживать небольшие удары, но не является полноценной защитой от падения (данная защита есть у аппарата АСТ 3). Аппарат оснащен контактом для заземления в кабеле питания. Раскраска аппарата для эелектромуфтовой сварки делает его более заметным для других участников процесса сварки. Малая чувствительность к отклонению значений питания сети: напряжение 184 – 276 Вольт, частота в пределах 40 – 60 Гц. Сварочные провода имеют длину 3 метра, что позволяет не опускать аппарат в траншею при сварке, так же возможна комплектация аппарат сварочными кабелями длинной 5 метров. Наиболее низкая температура работы аппарата для электромуфтовой сварки серии ATS 250 является минус 15 градусов Цельсия, включая предел работы ЖКИ-монитора, наиболее высока температура работы аппарата плюс 50 градусов Цельсия. Влагозащита по IP 65.
По требованиям ISO 12176-2 аппараты серии ATS 250 проводят самодиагностику, контроль параметров сети питания, и постоянное контролирование фактических параметров сварочного процесса:
- Напряжения процесса сварки, оно не должно отличатся от номинальных более или менее чем на 1,25%.
- Наличие постоянных параметров сварочного тока, без изменений, рост тока с высокой скоростью (10%) часто является следствием многократного замыкания сварочных витков спирали фитинга, резкое снижение сварочного тока часто является нарушением целостности сварочной цепи.
После завершения процесса сварки на дисплее появляется соответствующая надпись, которая означает, что во время сварки не было изменений напряжения сварки от номинальных, количество тепла для фитинга было оптимальным и тепло было равномерно распределено по поверхности сварочной электромуфты. По существу качество сварочных работ зависит от качества свариваемой трубы, используемых электромуфт (что можно проверить считыванием кода отслеживания) и эффективно проведенных подготовительных работ оператором (что можно проверить обязательным считывание паспорта сварщика, возможно программирование с распознаванием паспортов по ISO 12176-3.
В случае невозможности произвести сварку труб с использованием электромуфт, возможно воспользованием аппаратами для сварки труб в стык, либо аппаратами (паяльниками) для раструбной сварки (сварки труб в раструб).
Технические характеристики и цена:
|
Модель аппарата |
ATS500 |
|
Ввод параметров сварки: Ручной ввод параметров Ручной ввод цифр штрих-кода Сканер штрих-кода |
Да Да Да |
|
Сканирование кода отслеживания |
Да |
|
Температурная компенсация |
Авто |
|
Протоколирование сварки |
Да |
|
Количество протоколов в памяти |
2048 |
|
Выгрузка протоколов |
USB-флешка |
|
Напряжение питания, В |
Перем. 220 ± 15% |
|
Частота питания, Гц |
40÷60 |
|
Мощность питания, Вт: Длительная Кратковременная |
3680 5660 |
|
Ток питания, А: Длительный Кратковременный |
16 24,6 |
|
Сварочное напряжение, В |
8÷48 |
|
Сварочный ток, А: Длительный Кратковременный |
65 100 |
|
Гарантированный рабочий диапазон Ø, мм |
16÷630 |
|
Рабочая температура воздуха, °C |
-15 ÷ +50 |
|
Класс защиты |
IP 65 |
|
Длина шнура питания, м |
4 |
|
Длина сварочных кабелей, м |
3 |
|
Стандартные сварочные разъемы |
Ø 4,0 мм |
|
Переходники разъемов в комплекте |
Ø 4,7 мм |
|
Размеры, см |
25 х 32 х 37 |
|
Масса, кг |
20,0 |
При необходимости произвести временно перекрытия водопровода и канализационных труб возможно использовать пневматические заглушающие устройства (пневмозаглушки для перекрытия труб).
