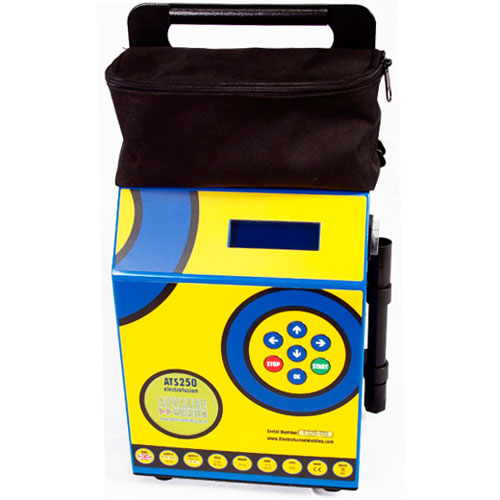

Аппарат для электромуфтовой сварки серии ATS 250.
Аппарат для электромуфтовой сварки серии ATS 250.
Производство Англия ADVANCE Welding.
Аппараты для электромуфтовой сварки серии ATS 250 – это линейка аппаратов, которые имеют простое, интуитивное управление, основное назначение которых сварка напорных трубопроводов из пластиковых материалов: из ПП (Полипропилена), ПЭ (Полиэтилена) и иных материалов рассчитанных на сварочное напряжение от 8 до 48 вольт, при помощи электромуфт (полимерные детали с встроенными нагревательными элементами) используемые для соединения пластиковых труб.
Сварка полимерных труб производится путем установки на трубы электромуфт, на встроенные в электромуфту нагревательные элементы подается ток и происходит оплавление полимерной муфты и трубы в местах нагрева.
Аппарат ATS 250 Extra оснащен сканером штрих-кода и необходимым программным обеспечением, что позволяет сканировать штрих код на электромуфте или производить руной ввод последовательности цифр штрих кода. Так же данный аппарат оснащен функцией протоколирования для сварки ПЭ (Полиэтиленовых) газопроводов. Аппарат ATS 250 Extra оснащен внутренней памятью на 2048 протоколов. Возможность выгрузки протоколов при помощи USB-флешки, которые храняться в компьютере в виде базы данных с возможностью быстрого поиска нужного протокола и предварительным просмотром перед распечаткой.
Модель АTS250 Manual и модель ATS 250 Extra позволяет ручной ввод напряжения и времени сварки для электромуфт.
Аппараты для электромуфтовой сварки серии ATS 250 имеют максимальный сварочный ток мощностью 60 а. Данного значения вполне хватает для проведения электромуфтовой сварки с фитингами любой формы и любого производителя в диапазоне диаметров от 16 до 400 мм.
Аппараты оснащены жидко-кристалическими дисплеями с 4-мя строками по 20 символов в каждой строке. На мониторе отображаются параметры сети питания, температура окружающего воздуха, внутреннее сопротивление фитинга, сварочное напряжение и величина сварочного тока, количество переданной энергии для сварки стыка, время сварки и отсчет времени сварки, возможно введения времени остывания электромуфты и обратный отсчет времени остывания.
Клавиатура является влагозащищенной и многофункциональной, наличие порта USB для обновления программного обеспечения.
Корпус из стеклопластика и порошковая покраска аппаратов для электромуфтовой сварки серии ATS 250 позволяет ему выдерживать небольшие удары, но не является полноценной защитой от падения (данная защита есть у аппарата АСТ 3). Аппарат оснащен контактом для заземления в кабеле питания. Раскраска аппарата для эелектромуфтовой сварки делает его более заметным для других участников процесса сварки. Малая чувствительность к отклонению значений питания сети: напряжение 184 – 276 Вольт, частота в пределах 40 – 60 Гц. Сварочные провода имеют длину 3 метра, что позволяет не опускать аппарат в траншею при сварке, так же возможна комплектация аппарат сварочными кабелями длинной 5 метров. Наиболее низкая температура работы аппарата для электромуфтовой сварки серии ATS 250 является минус 15 градусов Цельсия, включая предел работы ЖКИ-монитора, наиболее высока температура работы аппарата плюс 50 градусов Цельсия.
По требованиям ISO 12176-2 аппараты серии ATS 250 проводят самодиагностику, контроль параметров сети питания, и постоянное контролирование фактических параметров сварочного процесса:
- 1. Напряжения процесса сварки, оно не должно отличатся от номинальных более или менее чем на 1,25%.
- 2. Наличие постоянных параметров сварочного тока, без изменений, рост тока с высокой скоростью (10%) часто является следствием многократного замыкания сварочных витков спирали фитинга, резкое снижение сварочного тока часто является нарушением целостности сварочной цепи.
После завершения процесса сварки на дисплее появляется соответствующая надпись, которая означает, что во время сварки не было изменений напряжения сварки от номинальных, количество тепла для фитинга было оптимальным и тепло было равномерно распределено по поверхности сварочной электромуфты. По существу качество сварочных работ зависит от качества свариваемой трубы, используемых электромуфт (что можно проверить считыванием кода отслеживания, только АTS250 Extra) и эффективно проведенных подготовительных работ оператором (что можно проверить обязательным считывание паспорта сварщика, только для АTS250 Extra)
Основные технические параметры:
|
Модель аппарата. |
ATS250 Manual |
ATS250 Extra |
|
Ввод параметров сварки: Ручной ввод параметров Ручной ввод цифр штрих-кода Сканер штрих-кода Fusamatic |
Да Нет Нет Нет |
Да Да Да Нет |
|
Температурная компенсация |
По таблице |
Авто |
|
Протоколирование сварки |
Нет |
Да |
|
Количество протоколов в памяти |
Нет |
2048 |
|
Выгрузка протоколов |
Нет |
USB-флешка |
|
Напряжение питания, В |
Перем. 230 ± 20% |
|
|
Частота питания, Гц |
40÷70 |
|
|
Максимальная мощность питания, Вт |
3450 |
|
|
Максимальный ток питания, А |
15 |
|
|
Сварочное напряжение, В |
8÷48 |
|
|
Максимальный сварочный ток, А |
60 |
|
|
Гарантированный рабочий диапазон Ø, мм |
16÷400 |
|
|
Рабочая температура воздуха, °C |
-15 ÷ +50 |
|
|
Класс защиты |
IP 65 |
|
|
Длина шнура питания, м |
4 |
|
|
Длина сварочных проводов, м |
3 |
|
|
Стандартные сварочные разъемы |
Ø 4,0 мм |
|
|
Переходники разъемов в комплекте |
Ø 4,7 мм |
|
|
Размеры, см |
22 x 26 x 45 |
|
|
Масса, кг |
20,0 |
|
* Модель ATS250 Extra аттестована в НАКС РФ для сварки газопроводов из ПНД труб.
