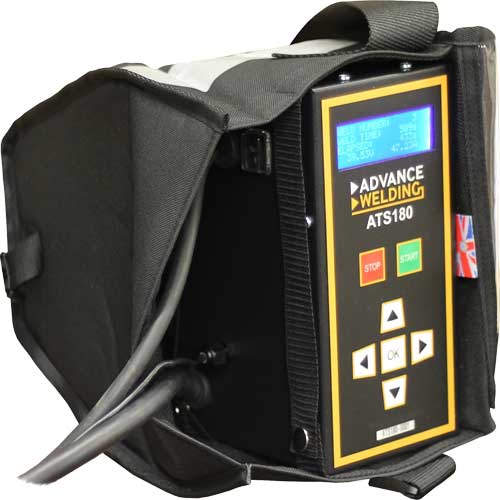

Аппарат для электромуфтовой сварки ATS180
Аппарат для электромуфтовой сварки ATS180
Производство: ADVANCE Welding Великобритания.
Аппарат для электрофузионной сварки ATS180 используется для для сварки напорных труб из ПЭ (полиэтилена) и ПП (полипропилена) с помощью соединительных деталей (электромуфт) с закладными нагревателями, которые рассчитанны на сварочное напряжение от 8 до 48 В. Модель АТS180 является полноценным и универсальным сварочным апаратом который позволяет производить сварку с использованием фитингов большинства производителей.
Если сравнивать с наиболее близкой моделью ATS250, аппарат ATS180 имеет более малую мощность и более низкую цену. Данный аппарат имеет очень малую массу и габариты, по сравнению с аппаратами других производителей, надо заметить, что фирма ADVANCE Welding по соображениям надежности настойчиво отказывается от схемы преобразователя напряжения инверторного типа.
Ввод данных напряжения и времени для процесса сварки:
1. С использованием сканера штрих-кода;
2. Использование ручного ввода последовательности цифр штрих-кода;
3. Ручной ввод напряжения и времени сварки.
Наличие протоколирования процесса сварки:
В аппарате ATS180 присутствует функция позволяющая протоколировать результаты сварочного процесса во время электромуфтовой сварки пластиковых труб. Аппарат оснащен внутренней памятью на 2000 сварочных протоколов. Выгрузка протоколов осуществляется при помощи USB-флешки, хранение информации на компьютере происходит виде базы данных с возможностью удобного поиска и просмотра перед распечаткой.
Рабочий диапазон и мощность аппарата для электромуфтовой сварки ATS 180:
Аппарат использует максимальный сварочный ток в 50 А. Данного значения вполне достаточно, чтобы гарантировать работоспособность аппарата электромуфтовой сварки АTS180 с фитингами любой формы и любого производителя в используемом диапазоне диаметров от 16 до 200 мм. Как показала практика данный аппарат имеет возможность сварки большинства фитингов вплоть до диаметра 315 мм.
Наличие органов управления и портов:
1. Аппарат ATS 180 оснащен 4-строчным ЖК-дисплеем с 20-ю символами в строке, с задней подсветкой. Меню на русском языке. На дисплее отображаются следующие параметры: значения сети питания, окружающая температура, внутреннее сопротивление фитинга, сварочное напряжение и сварочный ток, количество переданной энергии, общее время сварки и его обратный отсчет, а также, если было задано общее время остывания и его обратный отсчет.
2. Клавиатура многофункциональна и защищена от влаги.
3. Наличие порта USB для обновления программного обеспечения.
Основные условия для эксплуатации и безопасность:
1. Аппарат собран в стальной корпус и уложен в матерчатую сумку, это все защищает от небольших ударов, но не гарантирует полную защиту при падении с насыпи в траншею. Функция максимальной защиты реализована в аппарате для электромуфтовой сварки АСТ 3 того же производителя.
2. Наличие заземляющего контакта в сетевом шнуре питания. Шнур питания в двойной изоляции.
3. Сварочные кабели имеют длину 3 м в стандартной комплектации или 5 м дополнительная опция, благодаря чему возможно нахождения аппарата при сварке вне траншеи.
4. Низкая чувствительность к изменениям значений параметров сети питания: напряжение от 184 до 276 В, частота от 40 до 60 Гц.
5. Минимальное значение температуры эксплуатации окружающего воздуха, с учетом работоспособности ЖК-дисплея составляет 15°C.
6. Максимальное значение предела температуры эксплуатации составляет +50°C, на это не влияет нахождение под палящим солнцем.
Качество сварки электромуфтового аппарата ATS 180:
Согласно требованиям ISO 12176-2 и гармонизированного ГОСТ Р ИСО 12176-2, аппарат ATS180 выполняет самодиагностику, контроль сети питания, а также непрерывный контроль фактических параметров сварки:
1. Сварочное напряжение находится в пределах ±1,25% от номинала.
2. Отсутствие резких изменений сварочного тока; быстрый и значительный (10%) рост тока интерпретируется как множественное замыкание витков спирали фитинга; быстрое и значительное снижение тока интерпретируется как нарушение сварочной цепи.
Когда на дисплее появляется значение что, что сварка закончена, значит, что процесс сварки пластиковых труб с использованием электрофитингов прошел при требуемом напряжении, были исключены просадки мощности аппарата, фитинг получил требуемое количество тепла, и это тепло равномерно распределилось по свариваемой поверхности.
Таким образом фактическое качество сварки аппаратом ATS180 зависит только:
- От качества труб и фитинга; оператор аппарата может активировать считывание кода отслеживания (traceability);
- От качества выполнения подготовительных работ оператором; оператор аппарата может активировать обязательное считывание паспорта сварщика. Стандартное программное обеспечение распознает паспорт сварщика по стандарту Frialen и по собственному стандарту ADVANCE Welding; возможно программирование с распознаванием паспортов по ISO 12176-3.
Основные технические параметры.
|
Модель аппарата |
ATS180 |
|
Ввод параметров сварки: Ручной ввод параметров Ручной ввод цифр штрих-кода Сканер штрих-кода |
Да Да Да |
|
Температурная компенсация |
Авто |
|
Протоколирование сварки |
Да |
|
Количество протоколов в памяти |
2000 |
|
Выгрузка протоколов |
USB-флешка |
|
Напряжение питания, В |
Перем. 220 ± 15% |
|
Частота питания, Гц |
40÷60 |
|
Максимальная мощность питания, Вт: |
3000 |
|
Максимальный ток питания, А: |
13,5 |
|
Сварочное напряжение, В |
8÷48 |
|
Максимальный сварочный ток, А: |
50 |
|
Гарантированный рабочий диапазон Ø, мм |
16÷200 |
|
Рабочая температура воздуха, °C |
-15 ÷ +50 |
|
Класс защиты |
IP 65 |
|
Длина шнура питания, м |
4 |
|
Длина сварочных кабелей, м |
3 |
|
Стандартные сварочные разъемы |
Ø4,0 мм |
|
Переходники разъемов в комплекте |
Ø4,7 мм |
|
Размеры, см |
30 х 21 х 26 |
|
Масса, кг |
11,0 |
