Гидравлическая машина для сварки труб встык РТ-355, KWH Германия

Гидравлическая сварочная машина для сварки пластиковых труб PT 355.

Производство KWH Германия.

Аппарат PT 355 с гидравлическим приводом применяется для стыковой сварки пластиковых труб диаметром от 90 до 355 мм. В отличии от сварочных аппаратов с высоким сварочным давлением аппарат PT 355 относится к сварочным аппаратом с традиционным давлением для сварки пластиковых труб со значениями 1.5 - 1.7 кгс / см. кв. Исключительно простое и удобное в работе, отличается высокой надежностью оборудование производства компании «KWH Tech» которая является изобретателем стыковой сварки, на заводах «KWH Tech»  все используемые компоненты производства только Германии.

Машина предназначена для сварки пластиковых (полиэтилен, полипропилен, и других термопластов) труб в стык с любой толщиной стенки труб, в основном применяется в строительстве, сфере ЖКХ, газовых хозяйствах и д.р., когда нужно произвести укладку нового или ремонт старого пластикового трубопровода. Чаще всего данный аппарат используется для сварки полиэтиленовых трубопроводов.

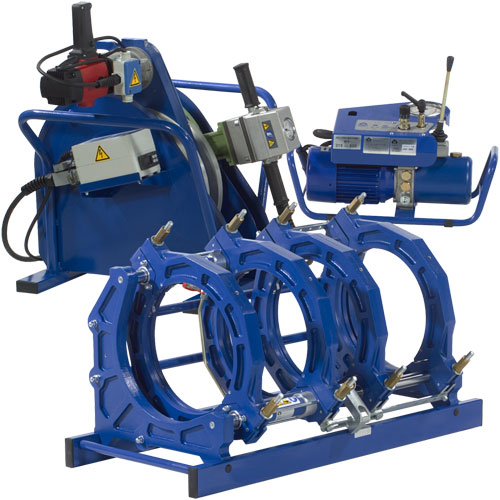

Аппарат для сварки стыковой труб РТ - 355 состоит из:

  • рамы с гидравлическими приводами, на которой установлены зажимные кольца (два из них перемещаются) которые держат свариваемые трубы и где происходит сама сварка пластиковых труб.
  • торцевателя, используемого для выравнивания торцов труб перед сваркой.
  • нагревательного зеркала с тройным тефлоновым покрытием, которое нагревает края труб перед сваркой.
  • гидравлический блок (гидростанция) который создает гидравлическое давление масла в цилиндрах благодаря которым происходит перемещение и сжатие труб при сварки.

Особенности машины для сварки труб встык РТ – 355.

  • Основной центратор с гидроцилиндрами и с двумя неподвижными и двумя подвижными хомутами используемый для труб диаметром 355 мм
  • Узкий полухомут применяемый для крепления фасонных изделий диаметром 355 мм
  • Компактная гидростанция с расположенными на ней удобными органами управления, удобная в работе и переноски. Отличная защита от влаги и пыли. "Быстрые" гидроразъемы шлангов закрываются при отключении, что исключает возможность попадания в них загрязнений, также предусмотрено конструктивное исключение возможности их перепутывания гидроразъемов друг с другом
  • Блок автоматического протоколирования LDU (используется в варианте средней степени автоматизации)
  • Гидростанция (гидравлический агрегат) в одном корпусе с модулем автоматизации CNC (используется только в варианте с высокой степенью автоматизации).
  • Устройство для торцовки (выравнивания) краев пластиковых труб перед сваркой (торцеватель) с электрическим приводом и расположенном на нем микро контактом безопасности
  • На сварочном зеркале расположен электронный регулятор температуры, равномерное распределение температура по всей поверхности сварочного зеркала, на зеркало нанесено долговечное трехслойное тефлоновое покрытие с антипригарными свойствами. На сварочном зеркале расположен дополнительный стрелочный термометр, который показывает температуру даже при отсутствии электричества
  • Металлическая подставка для хранения и переноски торцевателя и сварочного зеркала
  • Комплект ключей для любой регулировки центратора
  • Инструкция по эксплуатации, сварочные таблицы
  • Деревянный ящик для хранения и транспортировки комплекта

Варианты автоматизации машин PT 355.

PT 125 - неавтоматизированные

Низкая степень автоматизации сварочного процесса.

Управление аппаратом - ручное, с помощью органов управления на гидростанции. Управление температурой сварочного зеркала - кнопками на панели электронного термостата. Параметры сварки (температура, давление, время) задаются оператором вручную, по сварочным таблицам.

Никакие обратные связи не предусмотрены. Протоколирования нет. В основном данный вариант используют для сварки водопроводов.

Средняя степень автоматизации сварочного процесса

PT 125 LDU - средняя степень автоматизации

Блок автоматизации не управляет сварочным процессом непосредственно. На основании введенных параметров свариваемой трубы, измеренного пассивного сопротивления, а также замера температуры воздуха блок автоматизации рассчитывает оптимальное значение каждого параметра процесса сварки пластиковой трубы в стык, указывает его на дисплее на каждом этапе сварки и непрерывно дает оператору подсказки в виде рисунков и надписей на дисплее, а в особо важных случаях - в виде звуковых сигналов. По окончании сварки блок автоматизации сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти с возможностью распечатки на встроенном или на внешнем принтере или переноса в компьютер для обработки и хранения. Данный тип используют для газопроводов и иных вариантов где необходим высокий контроль сварочного процесса.

Высокая степень автоматизации сварочного процесса.

Машина с таким приводом PT 250 CNC высокая степень автоматизации имеет маркировку РТ-355 CNC. Гидравлическая станция данного аппарата смонтирована в одном корпусе с блоком автоматизации CNC. Данный блок рассчитывает лучшие значения параметров сварки и сам изменяет температуру сварочного зеркала, управляет гидростанцией и протоколирует сварочный процесс. Для полной автоматизации сварочного процесса сварки пластиковой трубы на аппарат необходимо установить устройство для автоматического извлечения сварочного зеркала MDD (дополнительная опция).

При высокой степени автоматизации весь сварочный процесс выполняется автоматически, без участия оператора.

Дополнительные принадлежности.

WA-250 – центратор для ремонтных работ, арт. WA250B

WA-355 - центратор для проведения ремонтных работ WA-355B.

Центратор облегченный безрамный с одним подвижным и двумя неподвижными хомутами диаметром 355 мм, с отверстиями для винтов под крепление редукционных вкладышей. Наружный неподвижный хомут можно демонтировать, для большего облегчения центратора для машины для сварки труб WA-355 .

У центратора WA-355 нет ограничений в процессе сварки по ограничению по толщине пластиковой трубы, он прекрасно работает при необходимости автоматизации и протоколирования сварочного процесса. В основном центратор WA-355 используется когда необходима сварка пластиковых труб в стык на весу.

Узкий полухомут для центратора, арт. PT200G

Узкий полу хомут для центратора. Полу хомут на котором сделан скос рабочей зоны, используется для крепления литых отводов диаметром 355 мм без прямой шейки. Устанавливается на центратор вместо любого из рабочих широких полухомутов.

Сменные вкладыши для крепления труб:

Вкладыши для фиксации труб малого диаметра: 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 315 мм в центраторе при стыковой сварке пластиковых труб, крепятся при помощи защелок расположенных на внутренней стороне хомутов центратора. Возможно так же крепление при помощи болтов через отверстия в хомутах центратора.

Фланцедержатель

Приспособления для крепления фланцев - Фланцедержатель для диаметров от 90 до 355 мм. Крепится на один из рабочих хомутов центратора и используется когда необходимо приварить пас для фланца к торцу трубы.

Устройство автоматического извлечения сварочного зеркала

Устройство для автоматического извлечения сварочного «зеркала». Устанавливается на центратора аппарата для сварки труб в стык, для любой степени автоматизации. После разведения труб после нагрева из торцов, центратор мягко поднимает сварочное зеркало в крайнее верхнее положение.

Технические характеристики.

Наименование PT 355
Диаметры сварки 90-355 мм
Питание 230 В
Установленная мощность 5130 Вт
Шкала манометра 0-160 бар
Рабочая площадь гидравлических поршней 8,46 см2
Максимальный ход каретки 150 мм
Масса базового комплекта 187 кг
Размеры транспортировочного ящика мм 1260 x 1200 x 850 мм
