Гидравлическая машина для сварки труб встык РТ-200, KWH Германия

Гидравлическая сварочная машина для сварки пластиковых труб PT 200.

Производство KWH Германия.

Аппарат PT 200 с гидравлическим приводом применяется для стыковой сварки пластиковых труб диаметром от 63 до 200 мм. Исключительно простое и удобное в работе, отличается высокой надежностью оборудование производства компании «KWH Tech» которая является изобретателем стыковой сварки, на заводах «KWH Tech»  все используемые компоненты производства только Германии. Машина предназначена для сварки пластиковых (полиэтилен, полипропилен, и других термопластов) труб в стык с любой толщиной стенки труб.

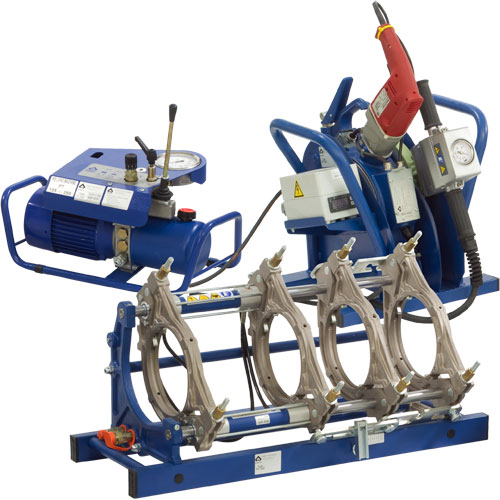

Аппарат для сварки стыковой труб РТ - 200 состоит из:

  • рамы с гидравлическими приводами, на которой установлены зажимные кольца (два из них перемещаются) которые держат свариваемые трубы и где происходит сама сварка пластиковых труб.
  • торцевателя, используемого для выравнивания торцов труб перед сваркой.
  • нагревательного зеркала с тройным тефлоновым покрытием, которое нагревает края труб перед сваркой.
  • гидравлический блок (гидростанция) который создает гидравлическое давление масла в цилиндрах благодаря которым происходит перемещение и сжатие труб при сварки.

Особенности машины для сварки труб встык РТ – 200.

  • Основной центратор с гидроцилиндрами и с двумя неподвижными и двумя подвижными хомутами используемый для труб диаметром 200 мм
  • Узкий полухомут применяемый для крепления фасонных изделий диаметром 200 мм
  • Компактная гидростанция с расположенными на ней удобными органами управления. "Быстрые" гидроразъемы шлангов закрываются при отключении, что исключает возможность попадания в них загрязнений, также предусмотрена конструктивно исключение возможности их перепутать друг с другом
  • Торцеватель с электрическим приводом, с расположенном на нем микроконтактом безопасности
  • На сварочном зеркале расположен электронный регулятор температуры, на зеркало нанесено долговечное трехслойное тефлоновое покрытие
  • Металлическая подставка для хранения и переноски торцевателя и сварочного зеркала
  • Комплект ключей для любой регулировки центратора
  • Инструкция по эксплуатации, сварочные таблицы
  • Деревянный ящик для хранения и транспортировки комплекта

Варианты автоматизации машин PT 200.

PT 125 - неавтоматизированные

Управление аппаратом - ручное, с помощью органов управления на гидростанции.

Управление температурой сварочного зеркала - кнопками на панели электронного термостата.

Параметры сварки (температура, давление, время) задаются оператором вручную, по сварочным таблицам.

Никакие обратные связи не предусмотрены. Протоколирования нет. В основном данный вариант используют для сварки водопроводов.

PT 125 LDU - средняя степень автоматизации

Блок автоматизации не управляет сварочным процессом непосредственно. На основании введенных параметров свариваемой трубы, измеренного пассивного сопротивления, а также замера температуры воздуха блок автоматизации рассчитывает оптимальное значение каждого параметра процесса сварки пластиковой трубы в стык, указывает его на дисплее на каждом этапе сварки и непрерывно дает оператору подсказки в виде рисунков и надписей на дисплее, а в особо важных случаях - в виде звуковых сигналов.

По окончании сварки блок автоматизации сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти с возможностью распечатки на встроенном или на внешнем принтере или переноса в компьютер для обработки и хранения.

Данный тип используют для газопроводов и иных вариантов где необходим высокий контроль сварочного процесса.

Дополнительные принадлежности.

Узкий полухомут для центратора, арт. PT200G

Узкий полухомут для центратора. Полухомут на котором сделан скос рабочей зоны, используется для крепления литых отводов диаметром 200 мм без прямой шейки. Устанавливается на центратор вместо любого из рабочих широких полухомутов.

Сменные вкладыши для крепления труб: Вкладыши для фиксации труб малого диаметра: 63, 75, 90, 110, 125, 140, 160, 180 мм в центраторе при стыковой сварке пластиковых труб, крепятся при помощи защелок расположенных на внутренней стороне хомутов центратора. Возможно так же крепление при помощи болтов через отверстия в хомутах центратора.

Фланцедержатель

Приспособления для крепления фланцев - Фланцедержатель для диаметров от 63 до 200 мм. Крепится на один из рабочих хомутов центратора и используется когда необходимо приварить пас для фланца к торцу трубы.

Устройство автоматического извлечения сварочного зеркала

Устройство для автоматического извлечения сварочного «зеркала». Устанавливается на центратора аппарата для сварки труб в стык, для любой степени автоматизации. После разведения труб после нагрева из торцов, центратор мягко поднимает сварочное зеркало в крайнее верхнее положение.

Технические характеристики

Наименование PT 200
Диаметры сварки 63-200 мм
Питание 230 В
Установленная мощность 2470 Вт
Шкала манометра 0-100 бар
Рабочая площадь гидравлических поршней 4,32 см2
Максимальный ход каретки 150 мм
Масса базового комплекта 98 кг
Размеры транспортировочного ящика мм 1000 x 950 x 750 мм
