Гидравлическая машина для сварки труб встык РТ-160, KWH Германия

Гидравлическая сварочная машина для сварки пластиковых труб PT 160.

Производство KWH Германия.

Аппарат PT 160 с гидравлическим приводом применяется для стыковой сварки пластиковых труб диаметром от 40 до 160 мм. Исключительно простое и удобное в работе, отличается высокой надежностью оборудование производства компании «KWH Tech» которая является изобретателем стыковой сварки, на заводах «KWH Tech»  все используемые компоненты производства только Германии.

Машина предназначена для сварки пластиковых (полиэтилен, полипропилен, и других термопластов) труб в стык с любой толщиной стенки труб.

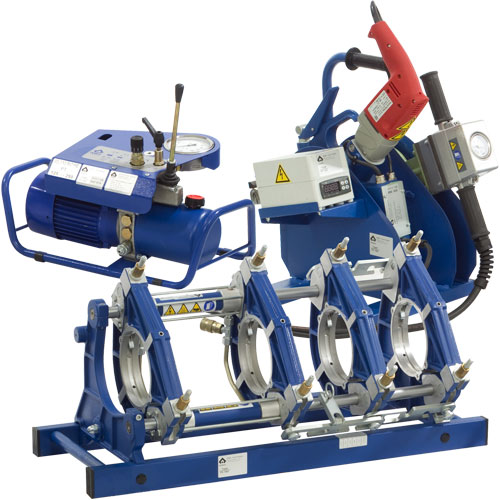

Аппарат для сварки стыковой труб РТ - 160 состоит из:

  • рамы с гидравлическими приводами, на которой установлены зажимные кольца (два из них перемещаются) которые держат свариваемые трубы и где происходит сама сварка пластиковых труб.
  • торцевателя, используемого для выравнивания торцов труб перед сваркой.
  • нагревательного зеркала с тройным тефлоновым покрытием, которое нагревает края труб перед сваркой.
  • гидравлический блок (гидростанция) который создает гидравлическое давление масла в цилиндрах благодаря которым происходит перемещение и сжатие труб при сварки.

Особенности машины для сварки труб встык РТ – 160.

  • Основной центратор с гидроцилиндрами и с двумя неподвижными и двумя подвижными хомутами используемый для труб диаметром 160 мм
  • Узкий полухомут применяемый для крепления фасонных изделий диаметром 160 мм
  • Компактная гидростанция с расположенными на ней удобными органами управления. "Быстрые" гидроразъемы шлангов закрываются при отключении, что исключает возможность попадания в них загрязнений, также предусмотрена конструктивно исключение возможности их перепутать друг с другом
  • Торцеватель с электрическим приводом, с расположенном на нем микроконтактом безопасности
  • На сварочном зеркале расположен электронный регулятор температуры, на зеркало нанесено долговечное трехслойное тефлоновое покрытие
  • Металлическая подставка для хранения и переноски торцевателя и сварочного зеркала
  • Комплект ключей для любой регулировки центратора
  • Инструкция по эксплуатации, сварочные таблицы
  • Деревянный ящик для хранения и транспортировки комплекта
Варианты автоматизации машин PT 160.PT 125 - неавтоматизированные

Управление аппаратом - ручное, с помощью органов управления на гидростанции. Управление температурой сварочного зеркала - кнопками на панели электронного термостата. Параметры стыковой сварки пластиковых труб (температура, давление, время) задаются оператором вручную, по сварочным таблицам. Никакие обратные связи не предусмотрены. Протоколирования нет. В основном данный вариант используют для сварки водопроводов. PT 125 LDU - средняя степень автоматизации

Блок автоматизации не управляет сварочным процессом непосредственно. На основании введенных параметров свариваемой трубы, измеренного пассивного сопротивления, а также замера температуры воздуха блок автоматизации рассчитывает оптимальное значение каждого параметра сварочного процесса, указывает его на дисплее на каждом этапе сварки и непрерывно дает оператору подсказки в виде рисунков и надписей на дисплее, а в особо важных случаях - в виде звуковых сигналов. По окончании сварки блок автоматизации сохраняет информацию о рекомендованных и фактических параметрах сварочного процесса в своей памяти с возможностью распечатки на встроенном или на внешнем принтере или переноса в компьютер для обработки и хранения. Данный тип используют для газопроводов и иных вариантов где необходим высокий контроль сварочного процесса.

Дополнительные принадлежности.

    • Вкладыши для фиксации труб малого диаметра: 40, 50, 63, 75, 90, 110, 125, 140 мм крепятся при помощи защелок.
    • Приспособления для крепления фланцев - Фланцедержатель для диаметров от 40 до 160 мм
    • Устройство для автоматического извлечения сварочного «зеркала»
    • Съемный блок автоматизации и протоколирования LDU 2006.

Технические характеристики

Наименование PT 160
Диаметры сварки 40-160 мм
Питание 230 В
Установленная мощность 2170 Вт
Шкала манометра 0-100 бар
Рабочая площадь гидравлических поршней 4,32 см2
Максимальный ход каретки 145 мм
Масса базового комплекта 82 кг
Размеры транспортировочного ящика 100 x 95 x 75 мм
