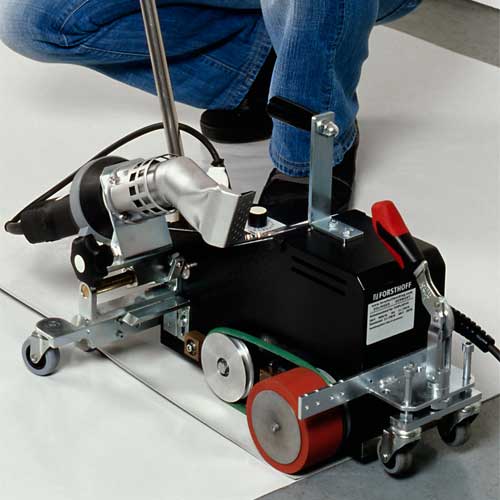

Аппарат для сварки полимерных тканей в нахлест FORPLAST-P2 Forsthoff Германия

Самый популярный аппарат для сварки полимерных тканей: тентов, брезентов, пвх-мембраны и иных материалов.

Производитель: FORSTHOFF / ФОРСТХОФФ (Германия)

Идеальное соотношение цены при максимальном качестве, идеальные сварочные швы, не убиваемый двигатель, металлический корпус, простота настроек и удобство в работе. На аппарате установлен самый надежный термофен из всей линейки FORSTHOFF. Щеток термофена хватает на 1500 часов непрерывной работы.

Технические характеристики:

ХарактеристикаПоказатели
Питание 230В, 50Гц
Ширина шва 20, 30, 40 или 45 мм
Мощность нагревателя 3500 Вт для швов 20 и 30 мм 4000 Вт для швов 40 и 45 мм
Регулировка температуры воздуха от окружающей до 700?С, бесступенчато
Габариты без рукоятки 535х280х350 мм
Масса, включая шнур питания 7 м 17,5 кг

Автоматический самоходный сварочный аппарат для сварки полиэтиленовой, ПВХ или другой полимерной пленки, кровельных покрытий, ПВХ тканей и брезентов и пр. Сварка внахлест швом шириной 20, 30, 40 или 45мм в зависимости от комплектации аппарата. Дополнительное устройство подгиба кромки (опция) позволяет подгибать и приваривать кромку материала. Кроме того, дополнительный комплект приспособлений позволяет разматывать и приваривать ленту шириной 50 мм.

Аппарат FORPLAST-P2 является новой усовершенствованной версией аппарата FORPLAST-P, который в течение 25 лет был бэстсэллером в линейке автоматических сварочных аппаратов ФОРСТХОФФ.

Усовершенствования коснулись следующих характеристик:

  • Важная особенность! Аппарат для сварки тентовых тканей, геомембран и др., FORPLAST-P2 способен работать при напряжении в сети меньше необходимого. Часто на стройплощадке на одну сеть подключено много потребителей, в результате чего напряжение в сети падает, что мешает работе потребителям, аппарат  FORPLAST-P2 отлично работает при большой загруженности сети и низком напряжении, что позволяет качественно и быстро выполнять поставленные задачи в сложных условиях.
  • Снижение массы (на 4 кг) и ширины (на 30 мм) сделало аппарат более удобным для цеховой сварки баннеров и тентов, не уменьшив его удобство для сварки кровельных покрытий.
  • Вместо металлической пластины с роликами для ограничения зоны нагрева теперь используется жесткий ремень круглого сечения. Его действие гораздо эффективнее, утечки горячего воздуха из зоны нагрева исключены. Поэтому прогрев свариваемых поверхностей – более равномерный и глубокий, чем у предшественника.
  • Приятная мелочь – рабочая рукоятка, регулируемая по высоте от 70 до 100 см.
  • Изменение формы сопла и расположения отверстий на нем привело (опуская технические детали) к более длительному воздействию горячего воздуха на каждую точку свариваемых поверхностей. Это позволяет уверенно и глубоко прогревать пленку, избегая локальных перегревов, что особенно важно при сварке ПВХ.
  • Новый двигатель привода нечувствителен к изменению нагрузки. Сварочный аппарат легко поднимается в горку и спускается с горки, не изменяя скорости.
  • Добавлена защита от перегрузки двигателя привода. Если нагрузка превышает рабочий порог (например, аппарат уперся в стену), срабатывает блокировка и мигает красная лампочка. Снятие блокировки – простым нажатием кнопки.

Благодаря этим техническим особенностям FORPLAST-P2 – идеальный профессиональный аппарат для сварки пленки внахлест. В частности, для ПВХ пленки. После начала продаж в Германии FORPLAST-P2 получил самые восторженные отзывы.

ВНИМАНИЕ! Для эксплуатации сварочного аппарата FORPLAST-P2 всегда требуется более-менее ровное и жесткое основание – бетонная стяжка, пенопласт и т.п. FORPLAST-P2 не может производить сварку на рыхлом грунте.

Аппарат FORPLAST-P2 имеет бесспорное преимущество перед аппаратами клиновой сварки – он никак не привязан к кромке нижнего слоя свариваемых материалов. Например, при сварке кровельного покрытия край нижнего слоя может быть пришит к крыше, а верхний слой накладывается на него с большим перехлестом. Аппарат клиновой сварки здесь бессилен, а для аппарата FORPLAST-P2 это идеальные условия.

Плоское перфорированное сварочное сопло располагается между слоями свариваемого материала (полиэтиленовой пленки, ПВХ брезента, кровельного покрытия или пр.) и одновременно прогревает обе свариваемые поверхности горячим воздухом. Горячий воздух обеспечивает более равномерный нагрев материала, чем нагрев горячим металлическим клином (аппараты клиновой сварки).

После нагрева верхний слой материала прикатывается к нижнему прижимным роликом из термостойкой силиконовой (кремнийорганической) резины. Прижимной ролик является приводным.

Прижимной/приводной ролик и ответный ролик с противоположной стороны аппарата образуют две задние точки опоры аппарата. Два передних поворотных ролика расположены на маятниковой подвеске, т.е. фактически образуют одну (третью) точку опоры аппарата. Такая конструкция обеспечивает постоянное давление прижимного ролика на верхний слой свариваемого материала, независимо от неровностей поверхности.

Мощность нагревателя воздуха для сварки внахлест шириной 20 или 30 мм – 3500 Вт. Для сварки внахлест шириной 40 или 45 мм – 4000 Вт. Регулировка мощности нагрева воздуха в диапазоне от нуля до максимума – поворотом ручки регулятора на нагревателе. Максимальная мощность нагрева соответствует температуре воздуха 700?С.

Скорость вращения прижимного/приводящего ролика плавно регулируется в диапазоне 0-18 м/мин. Привод включается автоматически при установке нагревателя в рабочее положение. Для остановки аппарата необходимо потянуть ручку регулировки положения аппарата на себя (вынимая сопло из-под верхнего слоя материала) и повернуть против часовой стрелки (переводя нагреватель в верхнее нерабочее положение). После установки нагревателя в верхнее положение, необходимо его зафиксировать, прижав к поверхности аппарата.

Параметры сварки (температура воздуха и скорость движения) зависят от материала и толщины слоев и всегда подбирается индивидуально.

Свариваемые материалы:

  • Армированные тентовые ткани и брезенты из ПВХ, ПЭ, ПП или др. термопласта, толщиной 0,4-2,5 мм;
  • Неармированные тентовые ткани (пленки) толщиной 0,6-2,5 мм;
  • Кровельные материалы толщиной 0,4-3,5 мм

Для других материалов и толщин работоспособность необходимо проверять.

При сварке жестких материалов иногда имеет смысл утяжелить аппарат мешочком с песком – для более надежного прикатывания материала прижимным роликом. А лучше – использовать более тяжелый аппарат FORPLAST.

Скорость сварки:

  • Тентовые и баннерные ПВХ ткани без армировки – 6-8 м/мин;
  • Армированные пленки – 10-12 м/мин;
  • Приварка ленты – 3-4 м/мин.

Варианты поставки:

  • Арт. F1100P2 – Аппарат FORPLAST-P2 с оснасткой для сварки пленки и кровельных покрытий внахлест швом шириной 20 мм, паспорт/инструкция, картонная коробка.
  • Арт. F1106P2 – Аппарат FORPLAST-P2 с оснасткой для сварки пленки и кровельных покрытий внахлест швом шириной 30 мм, паспорт/инструкция, картонная коробка;
  • Арт. F1107P2 – Аппарат FORPLAST-P2 с оснасткой для сварки пленки и кровельных покрытий внахлест швом шириной 40 мм, паспорт/инструкция, картонная коробка;
  • Арт. F1101P2 – Аппарат FORPLAST-P2 с оснасткой для сварки пленки и кровельных покрытий внахлест швом шириной 45 мм, паспорт/инструкция, картонная коробка;
  • Арт. F1090P2 – Аппарат FORPLAST-P2 с оснасткой для размотки и приварки ленты шириной 50 мм, паспорт/инструкция, картонная коробка;

Дополнительные принадлежности и запасные части.

Нагревательные элементы для термофена.

Арт. F3058 – 220 В, 50 Гц, 3500 Вт, для сварки внахлест швом 20 или 30 мм;

Арт. F3059 – 220 В, 50 Гц, 4000 Вт, для сварки внахлест швом 40 или 45 мм;

Графитовые щетки для электродвигателя нагнетателя воздуха



Графитовые щетки FORSTHOFF имеют короткий внутренний канал, в котором в сжатом состоянии находится тонкая жесткая пружина с пластиковым башмаком. При критическом износе щетки пружина освобождается, упирается в коллектор башмаком и прекращает питание обмоток ротора, исключая возможность повреждения коллектора. В комплекте поставки – 2 щетки, 2 пружины, 2 новых резьбовых крышечки и ключ для быстрой замены. Арт. F9136

Комплект оснастки для размотки и приварки ленты шириной 50 мм

Комплект включает разборную катушку для любых бобин ленты, роликовую направляющую для ленты, сопло для распределенного нагрева ленты, прижимной ролик с дистанционным выносом, два противовеса на рабочую рукоятку. Арт. F1091P2

Устройства для подгиба кромки

Устанавливаются элементарно на штатные крепления любого аппарата FORPLAST-P2. Съемные ограничители обеспечивают 2 варианта ширины подгиба кромки.

Арт. F1113P2 – для кромки шириной 20 и 30 мм;

Арт. F1109P2 – для кромки шириной 40 и 45 мм;

Сменные сопла для сварки внахлест швами различной ширины

Замена сопла и простая регулировка рабочего положения термофена позволяют перейти на сварной шов другой ширины. Замена других деталей не требуется. Прижимной ролик для всех швов одинаковый.

Арт. F1116P2 – для шва шириной 20 мм;

Арт. F12900P2 – для шва шириной 30 мм;

Арт. F12910P2 – для шва шириной 40 мм;

Арт. F1117P2 – для шва шириной 45 мм.

Видео о работе аппарата



Для сварки полимерных листов ПП, ПЭ, ПВХ используйте фен промышленный строительный. Предлагаем широкий выбор фенов производства Германии.
