Виброгасящие патрубки в трубопровод

Виброгасящие патрубки применяются для уменьшения уровня шума, вибрации, изменения температурных, рабочих, монтажных смещений двух  трубопроводов, трубопроводов и насосов, в узлах промышленного оборудования.

Виброставки, патрубки просты в конструкции, надежны и долговечны при использовании, часто применяются в водопроводно-канализационных хозяйствах, в металлургической, химической, горнодобывающей целлюлозно-бумажной промышленности. Виброгасящие патрубки изготовлены без трущихся и изнашивающихся деталей, они не подвержены коррозии и отложениям на поверхностях связанных с жидкостью.

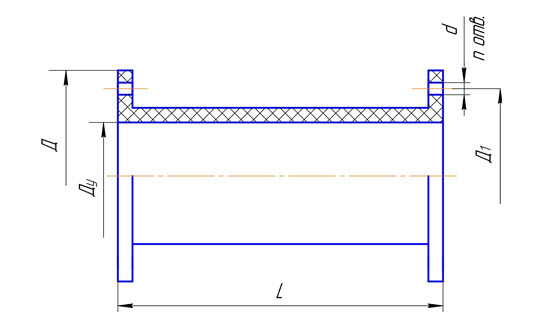

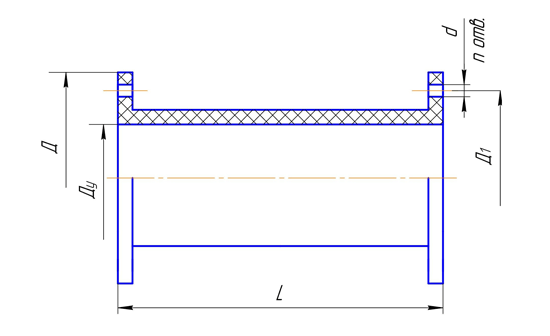

мм Размеры на рисунках, мм Кол-во отв.,
Д Д1 L d
80 200 160 210 18 8
100 220 180 230 18 8
150 280 242 280 20 8
200 335 295 330 20 8

oborudovanie-dlya-truboprovodov

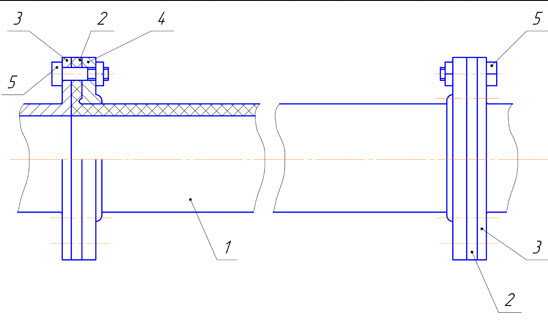

Обозначения на рисунках.

1. Упругий элемент

2. Борта упругого элемента

3. Фланец трубопровода

4. Фланец прижимной

5. Болты прижимные

Все патрубки имеют не менее 3-кратного запаса прочности для разрушающего давления. Расположение армирующих нитей корда выбрано таким образом, что при наличии давления, патрубки являются безраспорными, и не оказывают воздействия на соединяемые трубопроводы. Патрубки часто устанавливают вместо задвижек на период ремонта, при установке дополнительного устройства для пережима, патрубки могут использоваться в качестве задвижек.

Технические параметры патрубков

Условные диаметры - 80,100,150, 200 мм
Рабочее давление внутри патрубка - до 10 атм
Рабочее разряжение - 0,5 атм
Разрушающее давление - не менее 30 атм
Температура воды - от 0° до 90°С
Максимальные компенсационные смещения трубопроводов:
1. осевое - до 10 мм
2. поперечное - до 5 мм
