Виброгасящие вставки в трубопроводы

Служат для компенсации монтажных, температурных и рабочих смещений, соединяемых трубопроводов, а также для снижения уровня вибрации и шума трубопроводов и насосных установок. Используются для облегчения монтажа и демонтажа задвижек, монтируются на всасывающих и напорных линиях насосных установок. Для каждого условного диаметра выпускается по несколько разновидностей вставок, отличающихся шириной, что позволяет облегчить подбор вставок для конкретных условий эксплуатации. В частности, при установке дисковых затворов вместо задвижек, для компенсации различий по ширине задвижек и дисковых затворов, широко используются резинокордные компенсационные вставки, устанавливаемые последовательно с затворами, при этом облегчается и удешевляется монтаж затворов. Все вставки поставляются как в исполнении для водопроводных, канализационных и тепловых хозяйств, так и в МАСЛОБЕНЗОСТОЙКОМ исполнении. Вставки отлично используются при установки задвижки (например, вместо задвижки большей ширины) с использованием резинокордной вставки. Компенсационные вставки используются в технологических линиях цехов химводоподготовки, благодаря тому, что резины, из которых изготавливаются вставки стойки к химическим реагентам и коагулянтам. Вставки находят так же применение в энергетике, при реконструкции и ремонте котельных и других объектов, с успехом заменяя патрубки из нержавеющей стали. Резинокордные вставки могут применяться для электрической развязки металлических трубопроводов. Форма вставок рассчитана таким образом, что при подаче давления они являются безраспорными, т. е. Не оказывают силового воздействия на соединяемые трубопроводы. Все вставки армированы прочным капроновым кордом и имеют трехкратный запас прочности по разрушающему давлению. Длительная эксплуатация вибровставок подтвердила их надежность и долговечность. По желанию заказчика могут выпускаться требуемые модификации компенсационных вставок, как по геометрическим размерам, так и по свойствам резины. Компенсируют и поглощают удлинения или сжатия, образующиеся в результате температурных изменений, а также балансируют осевые и боковые смещения. Препятствуют гидроудару. Простая и легкая установка за счет вращающихся фланцев. Никаких уплотнителей и других зажимных деталей. Условные диаметры вставок  40, 50, 65, 80, 100, 125, 150, 200, 300 мм. Рабочее давление перекачиваемой воды   10 атм. Рабочее разряжение    0,5 атм. Разрушающее давление не менее 30 атм.Температура воды  от 0? до 95? С. Смещение трубопроводов, компенсируемые вставками: 1. осевое   4 мм 2. поперечное 3 мм

вставка

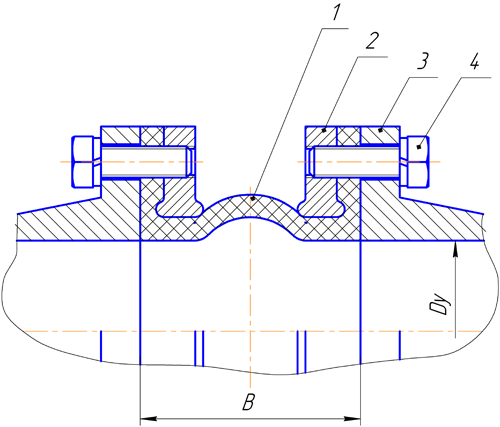

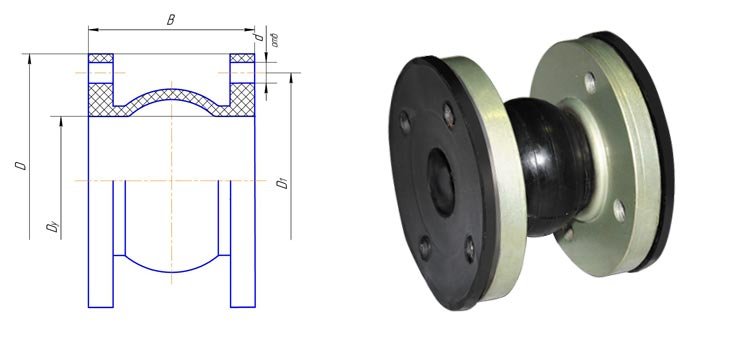

Диаметр трубопровода, мм Наружный диаметр присоединяемого фланца, мм Расстояние от центра вставки до центра болта крепления фланца, мм. Длина, мм. Диаметр болтов фланцев, мм.  Количество болтов крепления.
40 150 110 130 18 4
50 165 125 130 18 4
65 185 145 130 18 4
80 210 165 130 18 8
100 220 180 125, 160, 174 16 8
125 250 210 130 18 8
150 280 242 126, 220, 70 20 8
200 335 295 145, 260, 95 20 8
250 410 355 130, 200 22 12
300 440 400 150, 220 20 8
