ГИДРОЗАТВОРЫ (ПНЕВМОЗАГЛУШКИ) С РЕЗИНОКОРДНЫМИ ОБОЛОЧКАМИ ИСПОЛЬЗУЕМЫЕ КАК ДЛЯ ПЕРЕКРЫТИЯ ТАК И ПРОЧИСТКИ КАНАЛИЗАЦИОННЫХ, ВОДОПРОВОДНЫХ И ТЕПЛОВЫХ СЕТЕЙ
Гидрозатворы (заглушки пневматические) с резинокордными оболочками используются для оперативного и надежного перекрытия, устранения засоров, прочистки, и опрессовки канализационных, водопроводных и тепловых труб диаметром от 60 до 2000 мм. Они применяются также для перенаправления потока жидкости при проведении ремонтных работ на трубопроводах.

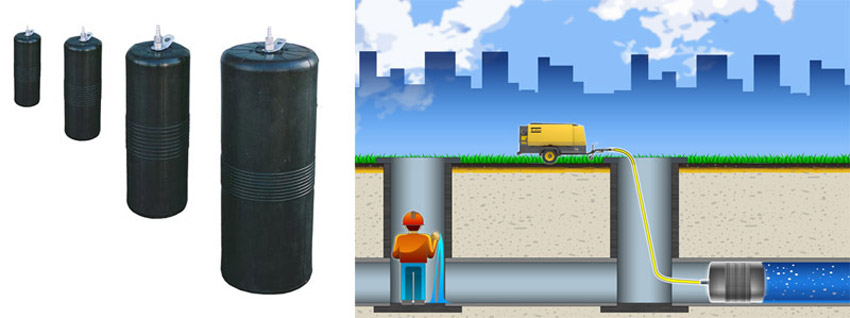

Гидрозатворы (пневмозаглушки) для перекрытия труб могут устанавливаться на канализационных, водопроводных и тепловых сетях через колодцы, ревизии или специальные операционные отверстия в трубах.
Гидрозатворы (пневмозаглушки) марок ГМ-1, ГМ-22, ГМ-23, ГМ-24, ГМ-3, ГМ-31, ГС-1, ГС-11, ГС-21 служат только для оперативного перекрытия труб различного диаметра.
Конструктивно, гидрозатворы (пневматические заглушающие устройства для временного перекрытия труб) являются резинокордной полой оболочкой с установленными скобой для крепления троса и штуцера для подачи воздуха.
Раздувание оболочки гидрозатвора осуществляется путем подачи в нее сжатого воздуха от компрессора, насоса или баллона.

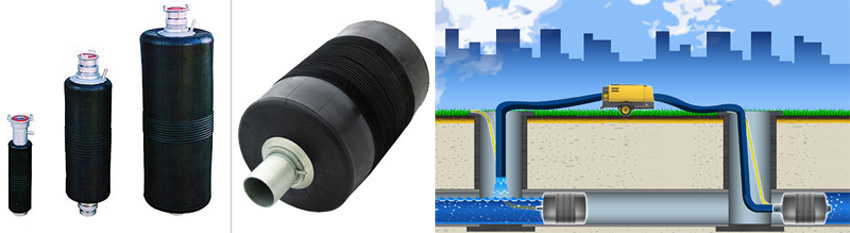

Гидрозатворы марок ГМ-2Н, ГМ-3Н, ГС-1Н, ГС-11Н, ГС-21Н, ГБ-11Н служат как для перекрытия потока жидкости в трубах, так и для прочистки засоров, опрессовки труб и отвода или перенаправления потока воды через полые сердечники на время отключения поврежденных участков трубопроводов при проведении ремонтных работ. Данные гидрозатворы имеют полый металлический сердечник (патрубок), через который пропускается жидкость. В случае необходимости отверстие в сердечнике заглушается пробкой и гидрозатвор используется только для перекрытия трубы путем подачи сжатого воздуха в оболочку гидрозатвора.

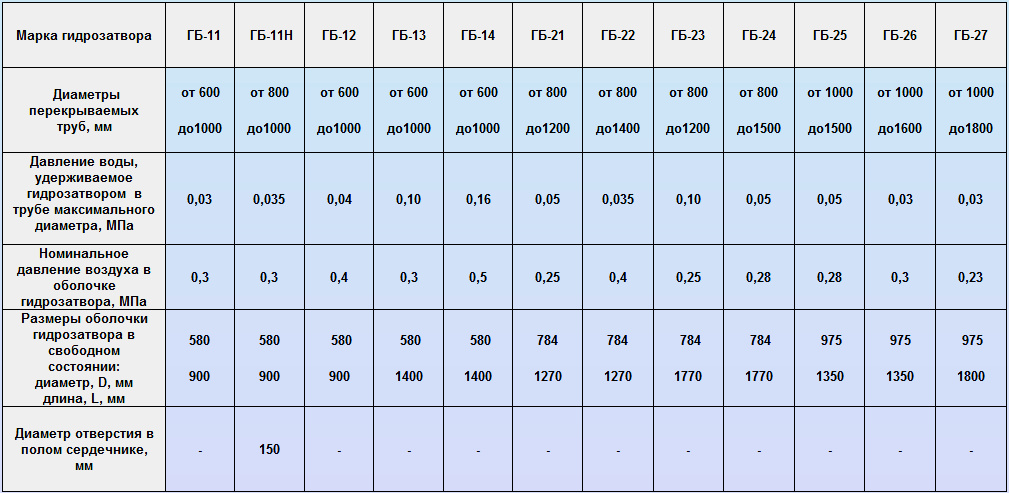

В таблице приведены технические параметры гидрозатворов для перекрытия труб большого диаметра (от 600 мм до 1800 мм, обозначаются ГБ). Рабочее давление воздуха в оболочках гидрозатворов для перекрытия труб большого диаметра (вторая строка снизу таблици) определено из расчета обеспечения коэффициента запаса по прочности оболочки около двукратного в трубе максимального диаметра. В трубах, диаметр которых меньше максимального, оболочки могут выдерживать давление воздуха больше стандартного рабочего.
Для определения давления воды, которое может быть удержано большими гидрозатворами в трубах различного диаметра при номинальном и максимальном (для данного диаметра) давлении воздуха в оболочках гидрозатворов, служит таблица 3. В данной таблице давления воды удерживаемые гидрозатворами определены расчетным путем и проверены экспериментально, при этом расчетный коэффициент трения между оболочкой и трубой принимался равным 0,15.

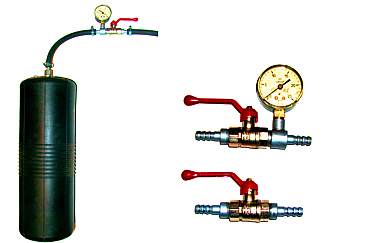

Устройство пневматическое для перекрытия труб, гидрозатворы марок ГМ-2Н, ГМ-3Н, ГС-1Н могут снабжаться специальным угловым патрубком, к которому крепиться разборная штанга длиной от 1 до 7 метров, позволяющая проводить перекрытие и прочистку труб не спускаясь в колодцы (с поверхности земли), а также проводить работы в затопленных колодцах (рис.7).
Пневматические заглушающие устройства работают при температуре перекачиваемой по трубопроводу жидкости от 0° до 90°С.
Для эксплуатации на канализационных сетях нефтехимических предприятий изготавливаются гидрозатворы в маслобензостойком исполнении.
Эксплуатация гидрозатворов в течение длительного времени показала их высокую прочность, долговечность, удобство в работе. При соблюдении правил эксплуатации расчетный срок службы гидрозатвора составляет 5 лет.
Цены на гидрозатворы , выпускаемые нашим предприятием, минимальны.
ХАРАКТЕРИСТИКИ пневматических заглушек для перекрытия труб
Гидрозатвор (пневмозаглушка) ГМ-04
Диаметр перекрываемых труб, мм
40 – 70
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,1
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,5
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
40/200
Гидрозатвор (пневмозаглушка) ГМ-09
Диаметр перекрываемых труб, мм
90 - 180
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,2
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,5
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
80/410
Гидрозатвор (пневмозаглушка) ГМ-1
Диаметр перекрываемых труб, мм
65 - 120
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,4
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,8
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
60/200
Гидрозатвор (пневмозаглушка) ГМ-22
Диаметр перекрываемых труб, мм
100 - 200
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,4
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,8
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
95/410
Гидрозатвор (пневмозаглушка) ГМ-23
Диаметр перекрываемых труб, мм
100 - 200
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,5
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,8
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
96/520
Гидрозатвор (пневмозаглушка) ГМ-24
Диаметр перекрываемых труб, мм
140 – 250
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,2
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,6
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
125/590
Гидрозатвор (пневмозаглушка) ГМ-3
Диаметр перекрываемых труб, мм
200 - 360
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,20
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,60
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
186/500
Гидрозатвор (пневмозаглушка) ГМ-31
Диаметр перекрываемых труб, мм
200 – 400
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,2
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,5
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
185/700
Гидрозатвор (пневмозаглушка) ГС-1
Диаметр перекрываемых труб, мм
300 - 500
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,15
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,50
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
280/700
Гидрозатвор (пневмозаглушка) ГС-101
Диаметр перекрываемых труб, мм
300 - 500
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,20
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,50
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
280/810
Гидрозатвор (пневмозаглушка) ГС-12
Диаметр перекрываемых труб, мм
380 - 600
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,2
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,40
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
370/780
Гидрозатвор (пневмозаглушка) ГС-11
Диаметр перекрываемых труб, мм
450 - 700
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,15
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,40
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
430/730
Гидрозатвор (пневмозаглушка) ГС-14
Диаметр перекрываемых труб, мм
500 – 800
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,2
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,40
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
500/1260
Гидрозатвор (пневмозаглушка) ГС-21
Диаметр перекрываемых труб, мм
600 - 800
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,2
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,50
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
580/900
Гидрозатвор (пневмозаглушка) ГБ-11
Диаметр перекрываемых труб, мм
600 - 1000
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,04
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,30
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
580/900
Гидрозатвор (пневмозаглушка) ГБ-12
Диаметр перекрываемых труб, мм
600 - 1000
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,1
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,50
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
580/900
Гидрозатвор (пневмозаглушка) ГБ-13
Диаметр перекрываемых труб, мм
600 - 1000
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,10
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,30
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
580/1400
Гидрозатвор (пневмозаглушка) ГБ-14
Диаметр перекрываемых труб, мм
600 - 1000
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,2
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,50
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
580/1400
Гидрозатвор (пневмозаглушка) ГС-25
Диаметр перекрываемых труб, мм
750 – 1100
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,2
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,5
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
730/1130
Гидрозатвор (пневмозаглушка) ГБ-21
Диаметр перекрываемых труб, мм
800 - 1200
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,1
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,25
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
784/1270
Гидрозатвор (пневмозаглушка) ГБ-22
Диаметр перекрываемых труб, мм
800 - 1400
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,035
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,4
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
784/1270
Гидрозатвор (пневмозаглушка) ГБ-23
Диаметр перекрываемых труб, мм
800 - 1200
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,10
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,25
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
784/1770
Гидрозатвор (пневмозаглушка) ГБ-221
Диаметр перекрываемых труб, мм
800 - 1200
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,16
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,6
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
784/1270
Гидрозатвор (пневмозаглушка) ГБ-24
Диаметр перекрываемых труб, мм
800 - 1500
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,1
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,28
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
784/1770
Гидрозатвор (пневмозаглушка) ГБ-241
Диаметр перекрываемых труб, мм
800–1600
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,125
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,28
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
784/2000
Гидрозатвор (пневмозаглушка) ГБ-25
Диаметр перекрываемых труб, мм
1000 - 1500
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,08
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,28
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
975/1350
Гидрозатвор (пневмозаглушка) ГБ-26
Диаметр перекрываемых труб, мм
1000 - 1600
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,1
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,40
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
975/1350
Гидрозатвор (пневмозаглушка) ГБ-27
Диаметр перекрываемых труб, мм
1000 - 1800
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,03
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,23
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
975/1800
Гидрозатвор (пневмозаглушка) ГБ-28
Диаметр перекрываемых труб, мм
1000 - 2000
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,1
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,35
Размеры оболочки гидрозатвора в свободном состоянии (диаметр/длина), мм
975/2250
ХАРАКТЕРИСТИКИ ГИДРОЗАТВОРОВ ДЛЯ ТРУБ БОЛЬШОГО ДИАМЕТРА
Гидрозатворы для перекрытия труб большого диаметра

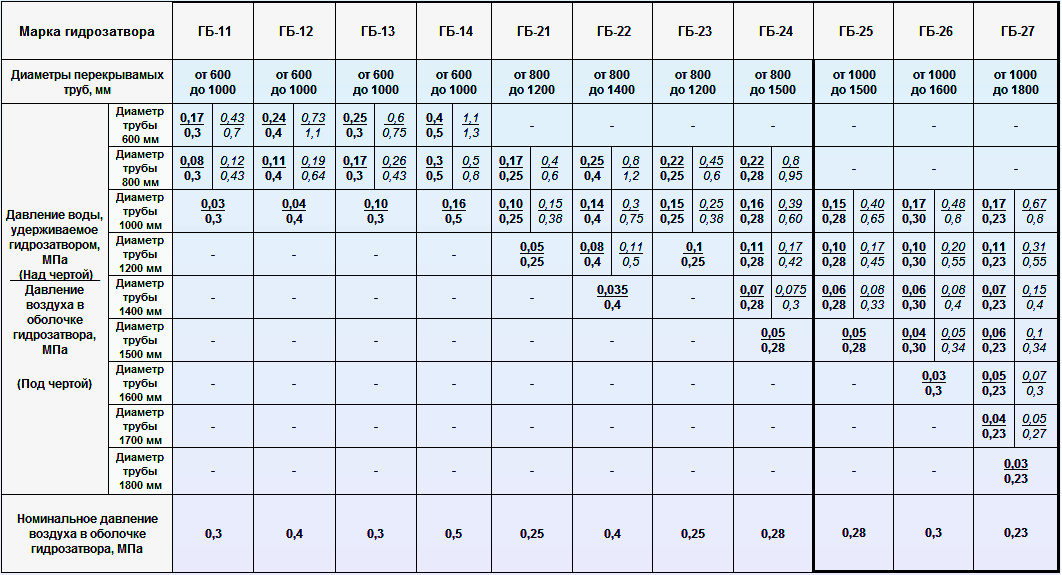

Таблица 3
Таблица для определения давления воды, удерживаемого гидрозатворами в трубах различного диаметра при номинальном и максимальном, для данного диаметра, давлении воздуха в гидрозатворе
Пояснения к таблице 3: Под чертой приведены давления воздуха (в МПа) в оболочках гидрозатворов, а над чертой - соответствующие им давления воды (в МПа) удерживаемые гидрозатворами. Параметры при номинальном давлении воздуха напечатаны в таблице прямым шрифтом, а при максимальном, для данного диаметра, давлении воздуха - наклонным шрифтом.
