Ручные запорные шары для газопроводов серии MDS
Ручные запорные шары серии MDS (∅ 60-1000 мм и более)
Ручные запорные шары серии MDS для проведения перекрытия сечения водо- и газопроводов (∅ 60-1000 мм и более).
Производитель: Германия.
Технические параметры
|
Сфера применения |
газоснабжение / водоснабжение |
|
Материал трубопроводов |
ПЭ / ПВХ / сталь / чугун |
|
Максимальное давление |
0.5 бар |
|
Минимальный диаметр врезки |
50 мм |
|
Максимальный диаметр врезки |
190 мм |
Ручные запорные шары серии MDS предназначены для перекрытия газопроводов низкого давления при проведении аварийных работ. Ручные запорные шары серии MDS используются также на водопроводах, для перекрытия остаточной воды от проникновения в зону сварки при осуществлении ремонтных работ.
Давление внутри шара рассчитано на значение 2,5 бар.
Для установки ручных запорных шаров в трубопроводы используется специальная запорная арматура.
Благодаря представленному оборудованию происходит перекрытие движения транспортируемой среды (газ, вода), что обеспечивает безопасное проведение врезок и ремонтных работ на действующих трубопроводах.
Ручные запорные шары применяются на безнапорных трубопроводах, для перекрытия потока остаточной воды во избежание ее попадания в зону сварки.
|
Внутренний ∅ трубы, |
Необходимый |
|
∅ 60 - 80 мм |
50 мм |
|
∅ 80 - 120 мм |
50 мм |
|
∅ 120 - 170 мм |
50 мм |
|
∅ 140 - 215 мм |
50 мм |
|
∅ 190 - 270 мм |
72 мм |
|
∅ 240 - 315 мм |
72 мм |
|
∅ 300 - 400 мм |
90 мм |
|
∅ 450 - 600 мм |
115 мм |
|
∅ 600 - 800 мм |
140 мм |
|
∅ 800 - 1000 мм |
190 мм |
Применяемая технология позволяет перекрытие сечения водо- или газопроводов диаметрами ∅ 60 - 1000 мм.
Максимально допустимое рабочее давление, которое может выдержать шар, составляет 1 бар.

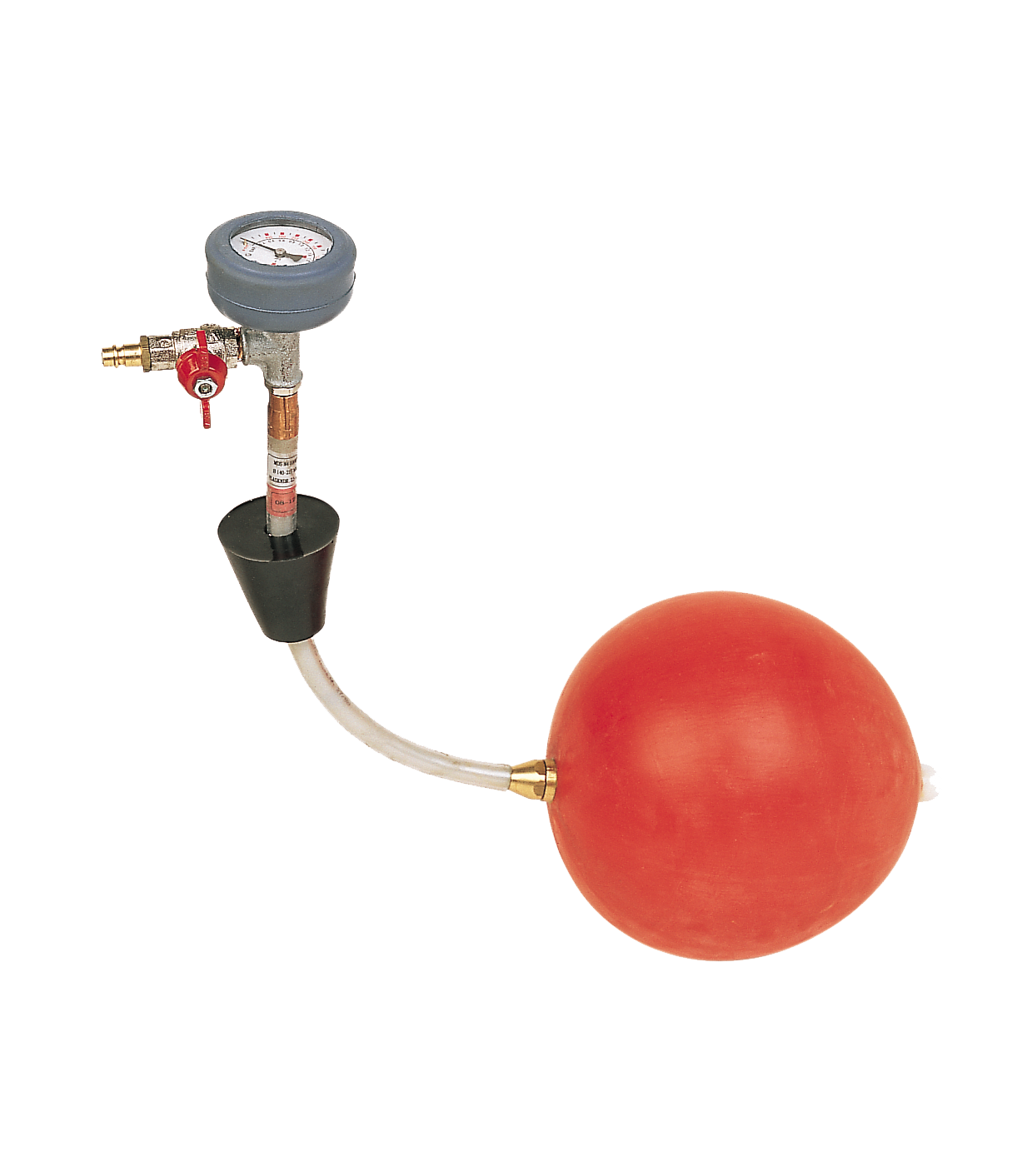

В комплект входят:
- Каучуковый шар
- Манометр
- Уплотнительная заглушка
- Запорный кран
Для подачи воздуха в шар и откачивания воздуха используется насос с двумя быстроразъемными соединениями.

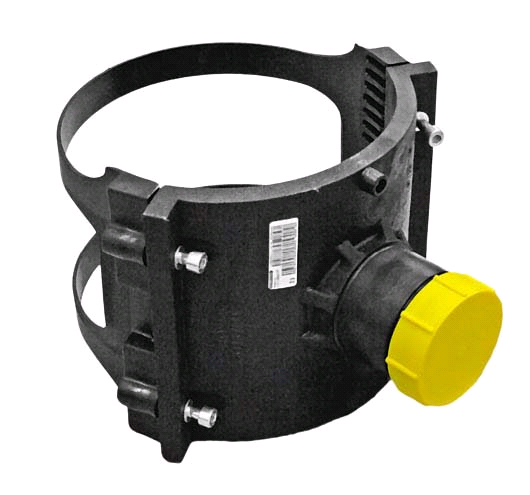

Установка шара на трубопровод может быть произведена с применением воздушно-камерной запорной арматуры Friatec. Через приваренную воздушно-камерную запорную арматуру производится врезка под давлением. Шар устанавливается через отверстие запорной арматуры (внутренняя резьба 2", наружная 2 1/2")
После произведения ремонтных работ и извлечения шара к запорной арматуре приваривается заглушка.
Накачку и откачку воздуха удобно производить с помощью специального насоса с упором для ног.
Насос имеет два быстроразъемных подключения для соединительного шланга.
